Grundfos SP 5A-6 / 05001k06
Présentation

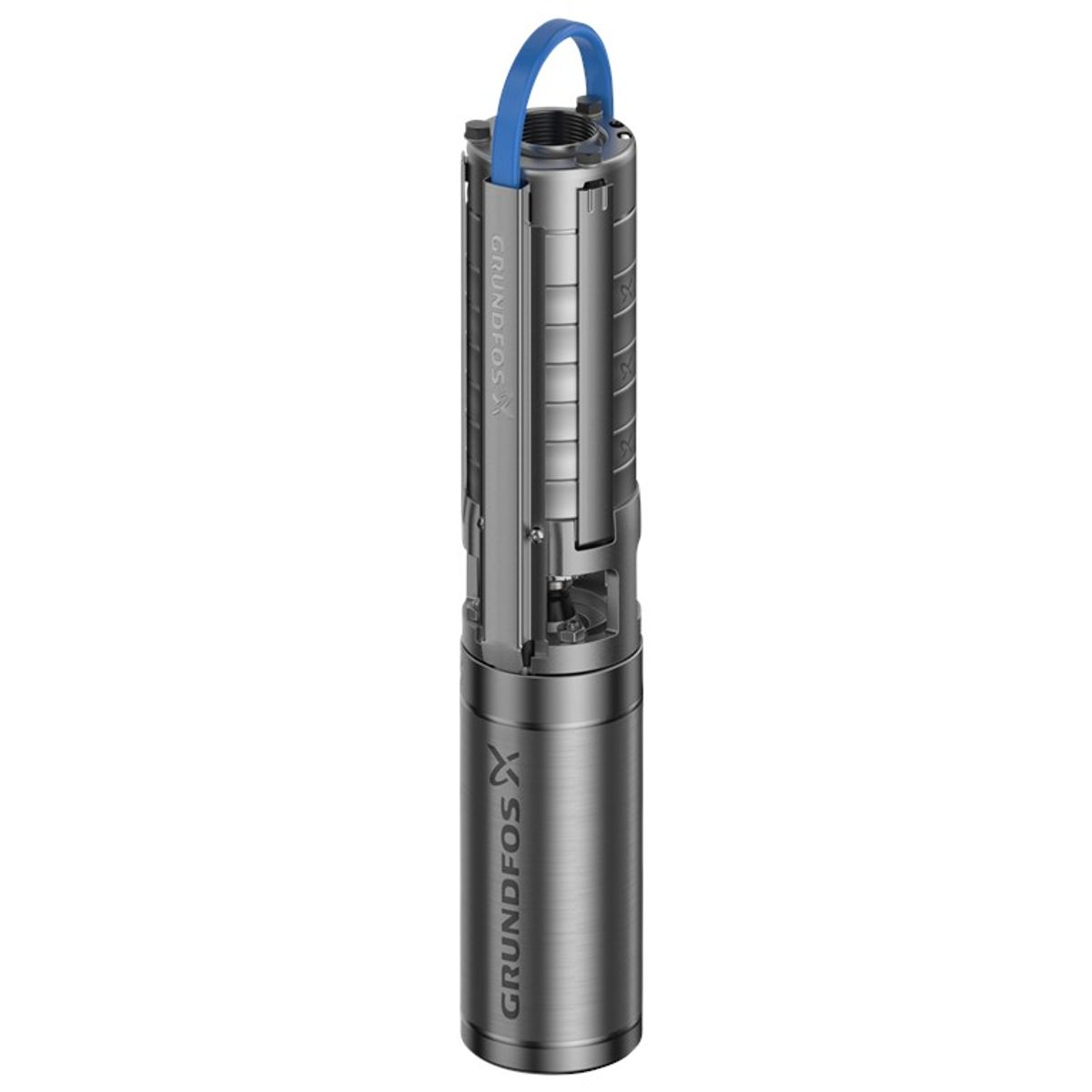

La SP 5A-6 est une pompe submersible conçue pour le pompage d'eau brute, l'abaissement du niveau des eaux souterraines et l'augmentation de la pression. Cette pompe est idéale pour le pompage de liquides propres, fluides et non agressifs, exempts de particules solides et de fibres.
Elle est équipée d'un moteur triphasé à rotor fermé, d'une protection contre la pénétration de sable, de roulements lubrifiés par le liquide pompé et d'une membrane d'équilibrage de pression, ce qui garantit des performances fiables et durables.
Fonctions et caractéristiques
- Convient au pompage d’eau brute et d’eau propre.
- Moteur avec protection contre la pénétration de sable pour une durée de vie accrue.
- Moteur triphasé à rotor fermé.
- Roulements collés lubrifiés par le liquide pompé.
- Une membrane de compensation de pression garantit la fiabilité.
- Le clapet anti-retour préréglé empêche le reflux de l'eau.
- Grande résistance des matériaux, notamment de l'acier inoxydable (AISI 304/EN 1.4301).
Caractéristiques techniques
| Liquide |
|---|
| Substance pompée | Eau |
| Plage de température du fluide | -15 °C à 40 °C |
| Température maximale du liquide à 0,15 m/s | 40 °C |
| Température sélectionnée du liquide | 20 °C |
| Densité | 998,2 kg/m³ |

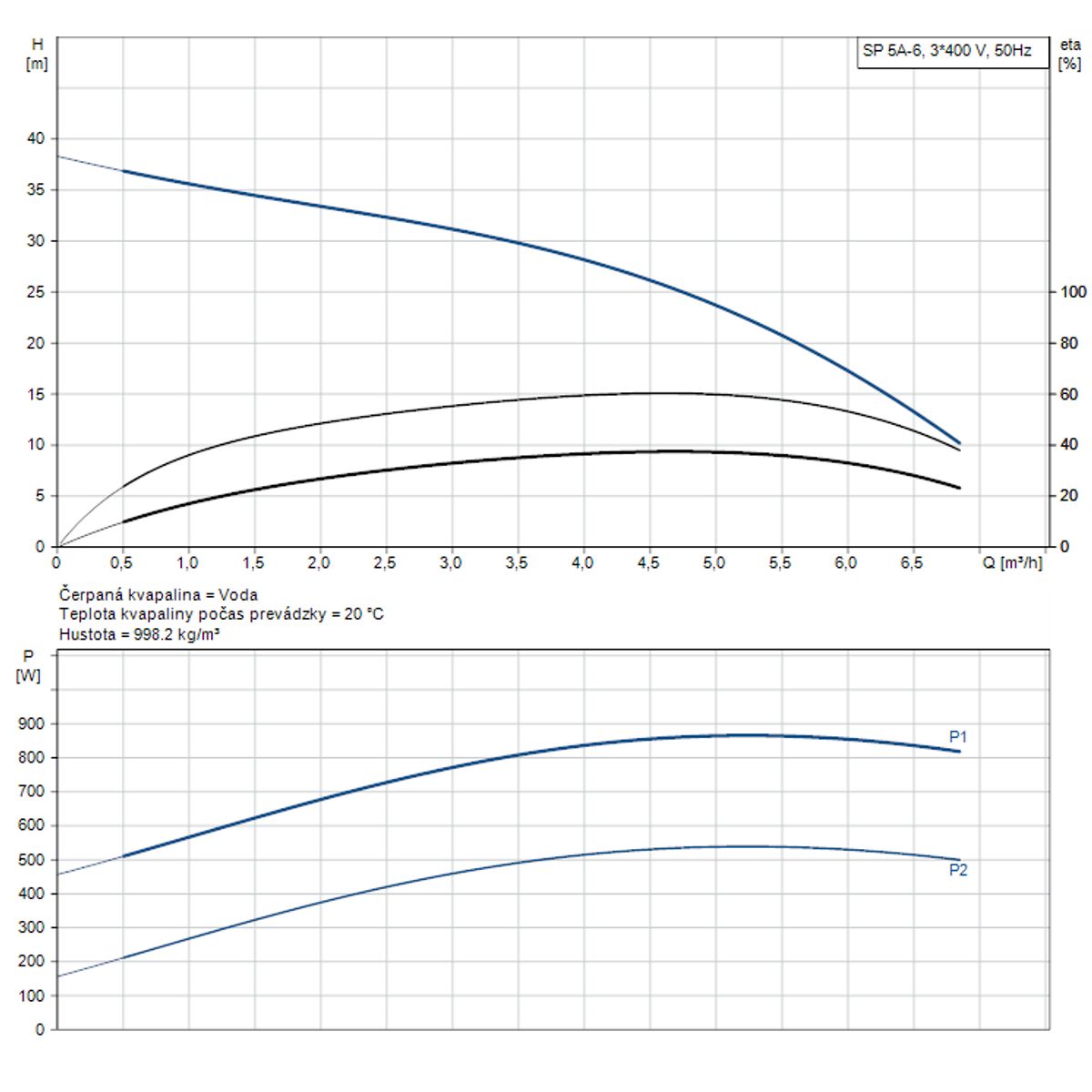

| Caractéristiques de fonctionnement |
|---|
| Vitesse de rotation de la pompe | 2 900 tr/min |
| Débit nominal | 5 m³/h |
| Hauteur de refoulement nominale | 25 m |
| Joint d'étanchéité de l'arbre | LIPSEAL |
| Certifications |
|---|
| CE, EAC, UKCA, SEPRO, MAROC, ACS, DM174 |
| Plage de tolérance de la courbe | ISO 9906:2012 3B |
| Version du moteur et conception |
|---|
| Version du moteur | T40 |
| Clapet anti-retour | Oui |
| Extrémité de l'arbre | SPLINE |
| Matériaux |
|---|
| Pompe | Acier inoxydable EN 1.4301 / AISI 304 |
| Roue | Acier inoxydable EN 1.4301 / AISI 304 |
| Moteur | Acier inoxydable DIN n° 1.4301 |
| Montage |
|---|
| Pression maximale dans l'environnement | 15 bars |
| Pression de service maximale | 15 bars |
| Pression maximale dans la conduite | 3,9 bars |

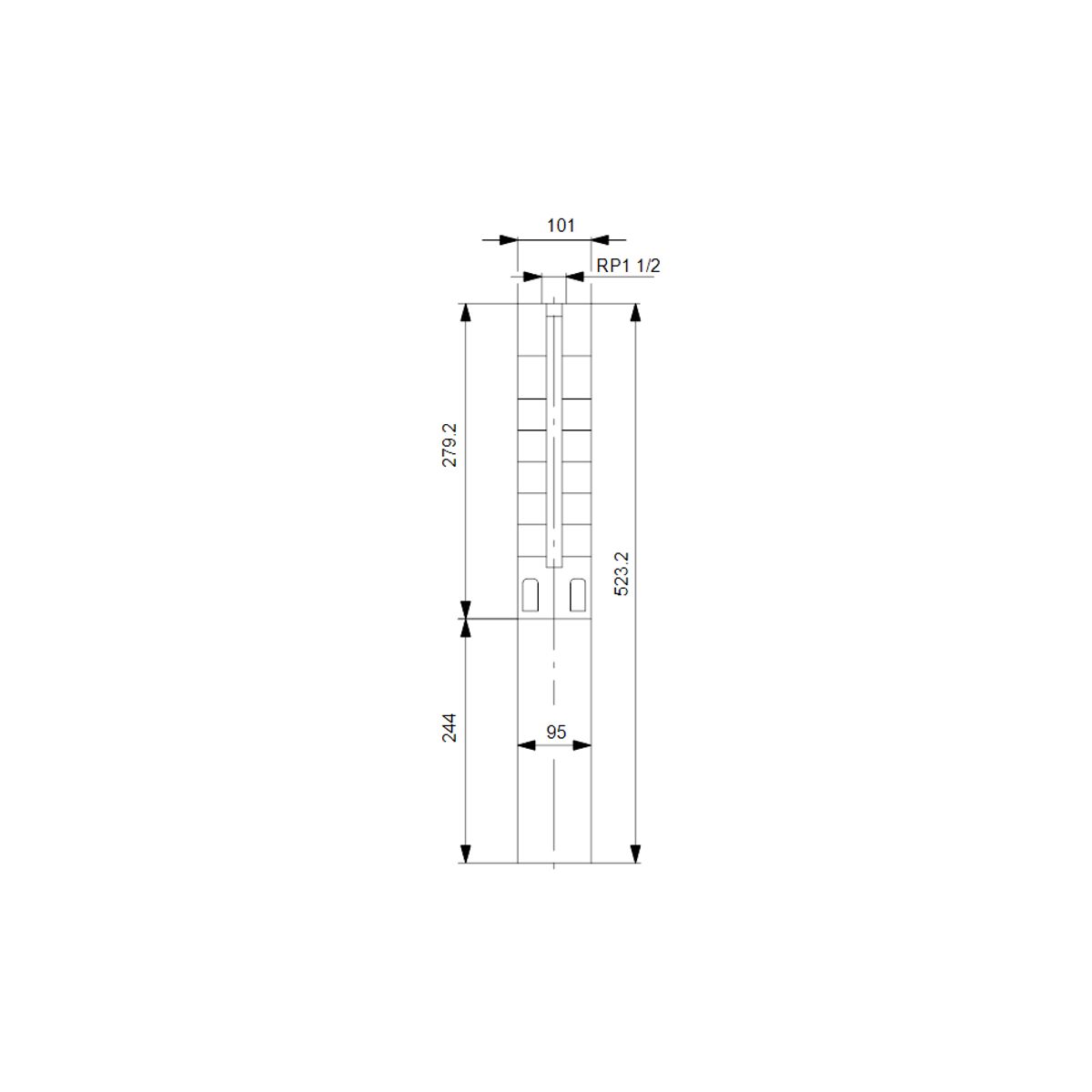

| Type de raccordement | Rp |
| Diamètre du raccord | 1 1/2 pouce |
| Diamètre du moteur | 4 pouces |
| Diamètre minimal de l'orifice | 105 mm |
| Caractéristiques électriques |
|---|
| Type de moteur | MS402 |
| Conception de la bride du moteur | Grundfos |
| Puissance absorbée de la pompe (P2) | 0,55 kW |
| Fréquence (f) | 50 Hz |
| Tension (U) | 3 × 380–400–415 V |
| Courant nominal | 2,00–2,20–2,35 A |
| Courant de démarrage | 470–480–470 % |
| Cos phi | 0,70–0,64–0,60 |
| Vitesse de rotation du moteur (n) | 2 850–2 860–2 870 tr/min |
| Mode de démarrage | Transmission directe |
| Indice de protection IP | IP68 |
| Isolation | B |
| Protection du moteur | Aucune |
| Capteur de température intégré | Non |
| Longueur du câble | 1,7 m |
| Type de câble | FLAT |
| Référence du moteur | 79192003 |
| Enroulements | Laqués |
| Autres données |
|---|
| Indice d'efficacité minimale, MEI ≥ | 0,50 |
| Poids net | 10,2 kg |
| Poids brut | 11,3 kg |
| Volume de transport | 0,011 m³ |
| Code danois | 388315060 |
| Code suédois | 5852969 |
| Code finlandais | 4762673 |
| Code norvégien | 90408712 |
| Certificats environnementaux | DEEE |
