Présentation

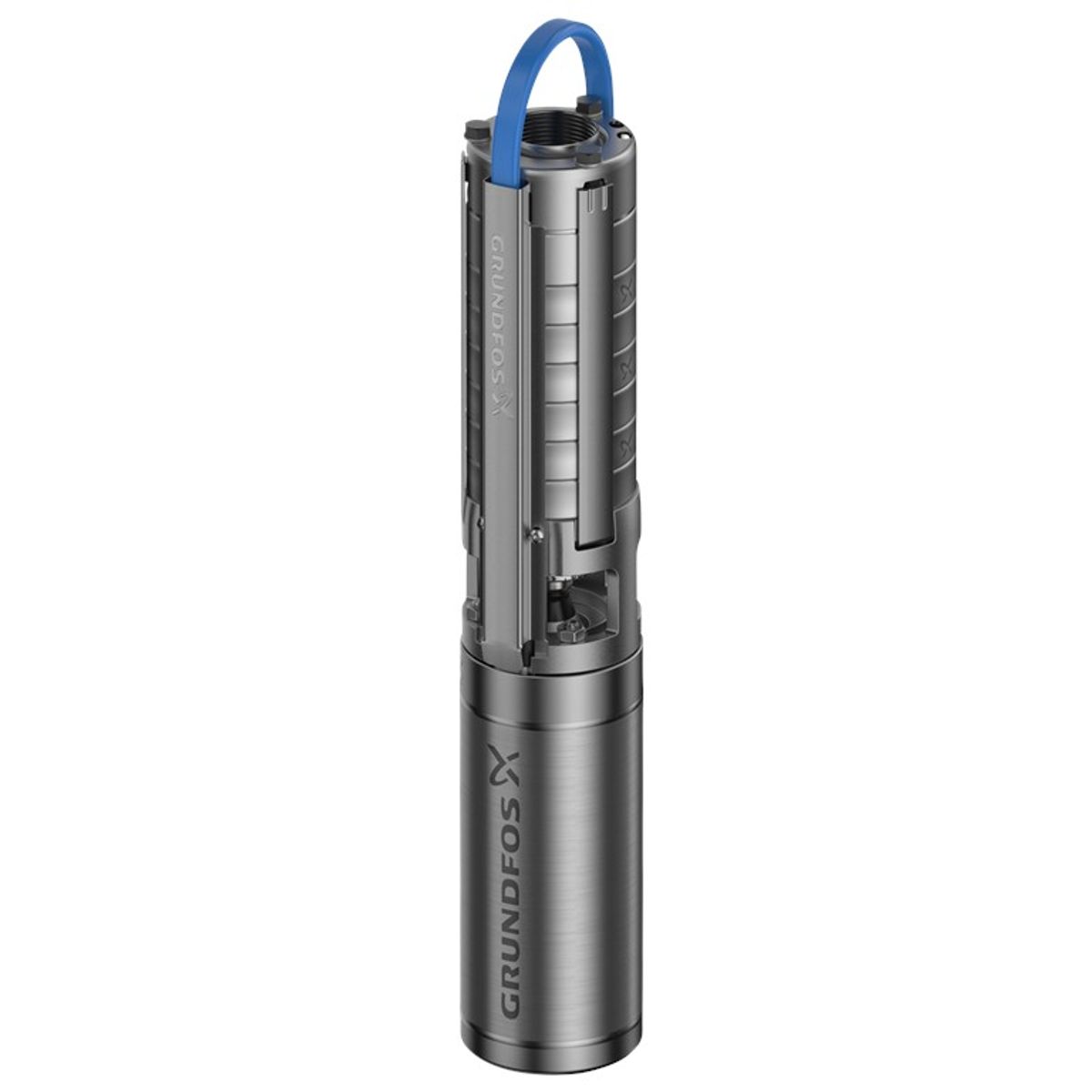

La SP 5A-4 est une pompe submersible à étages, idéale pour le pompage d'eau brute, l'abaissement du niveau des eaux souterraines et l'augmentation de la pression de l'eau. Elle convient au pompage de liquides propres, fluides et non agressifs, sans particules solides ni fibres.
La pompe est équipée d’un moteur triphasé à rotor encapsulé, d’un carter résistant à la pénétration du sable, de roulements lubrifiés par le liquide pompé et d’une membrane d’équilibrage de pression, ce qui garantit une grande fiabilité et une longue durée de vie.
Fonctions et caractéristiques
- Conçue pour le pompage d’eau propre à une température comprise entre -15 °C et 40 °C
- La température maximale du liquide à un débit de 0,15 m/s est de 40 °C
- Pression ambiante et de service maximale jusqu’à 15 bars
- Fabriquée en acier inoxydable (EN 1.4301 / AISI 304) pour une résistance à la corrosion
- Roulements lubrifiés par le fluide pompé pour une longue durée de vie
- Clapet anti-retour intégré
- Moteur avec indice de protection IP68 adapté à une installation immergée
- Démarrage direct du moteur pour un fonctionnement simple
- Homologations CE, EAC, UKCA, SEPRO, MOROCCO, ACS, DM174 et certificats environnementaux WEEE
Installation

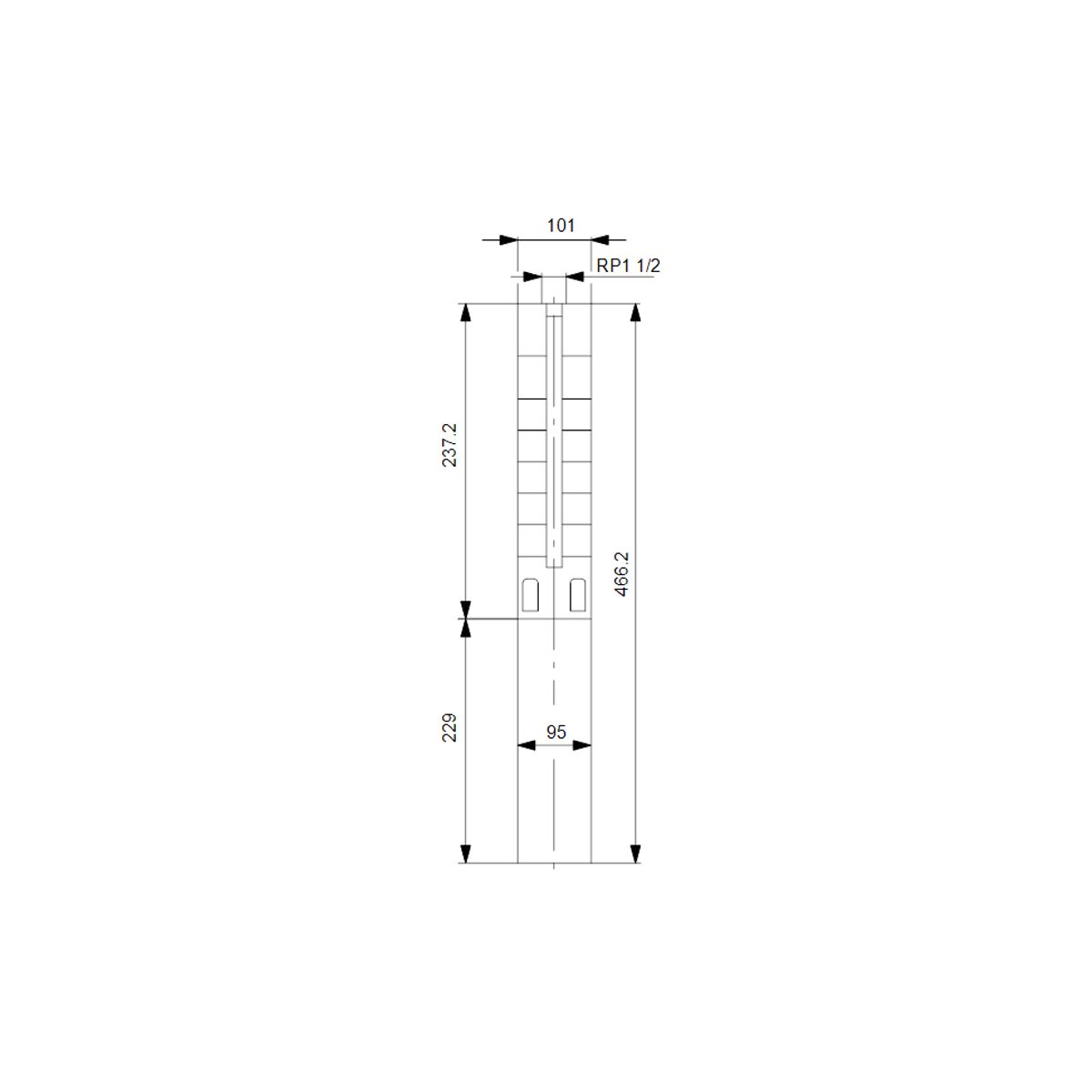

La pompe est conçue pour une pression ambiante et de service maximale de 15 bars. Le raccordement s'effectue via un filetage standard Rp de 1 1/2 pouce, le diamètre minimal du perçage pour l'installation étant de 105 mm. Le moteur a un diamètre de 4 pouces et le câble, de type plat (FLAT), mesure 1,7 m de long.
Caractéristiques techniques
| Liquide | |
|---|---|
| Liquide pompé | Eau |
| Plage de température du liquide | -15 à 40 °C |
| Température maximale du liquide à 0,15 m/s | 40 °C |
| Température sélectionnée du liquide | 20 °C |
| Densité | 998,2 kg/m³ |
| Caractéristiques techniques | |
| Vitesse de rotation de la pompe (tr/min) | 2 900 tr/min |
| Débit nominal | 5 m³/h |
| Hauteur nominale | 16 m |
| Garniture d'étanchéité d'arbre | LIPSEAL |
| Homologations | CE, EAC, UKCA, SEPRO, MAROC, ACS, DM174 |
| Plage de tolérance de la courbe | ISO 9906:2012 3B |
| Version du moteur | T40 |
| Clapet anti-retour | Oui |
| Extrémité de l'arbre | SPLINE |
| Matériaux | |
| Pompe | Acier inoxydable (EN 1.4301 / AISI 304) |
| Roue | Acier inoxydable (EN 1.4301 / AISI 304) |
| Moteur | Acier inoxydable (DIN W.-Nr. 1.4301) |
| Caractéristiques électriques | |
| Type de moteur | MS402 |
| Conception de la bride du moteur | Grundfos |
| P2 (puissance du moteur) | 0,37 kW |
| Puissance absorbée (P2) requise par la pompe | 0,37 kW |
| Fréquence | 50 Hz |
| Tension | 3 x 380-400-415 V |
| Courant nominal | 1,30-1,40-1,50 A |
| Courant de démarrage | 400-390-380 % |
| Cos phi | 0,70-0,64-0,60 |
| Vitesse de rotation du moteur (n) | 2 850-2 860-2 870 tr/min |
| Type de démarrage | commutation directe |
| Indice de protection | IP68 |
| Isolation | B |
| Protection du moteur | Aucune |
| Capteur de température intégré | Non |
| Longueur du câble | 1,7 m |
| Type de câble | FLAT |
| Référence du moteur | 79192002 |
| Bobinage | Émaillé |
| Autres données | |
| Indice d'efficacité minimale (MEI) | ≥ 0,50 |
| Poids net | 8,9 kg |
| Poids brut | 10 kg |
| Volume d'expédition | 0,011 m³ |
| Danois | 388315040 |
| Suédois | 5852968 |
| Finnois | 4762672 |
| Norvégien | 9040871 |
| Certifications environnementales | DEEE |
| Q max débit maximal | 110 l/min |
| Tension | 400 V |
| H max Hauteur de refoulement | 24 m |
| P max Puissance maximale absorbée | 0.37 kW |
