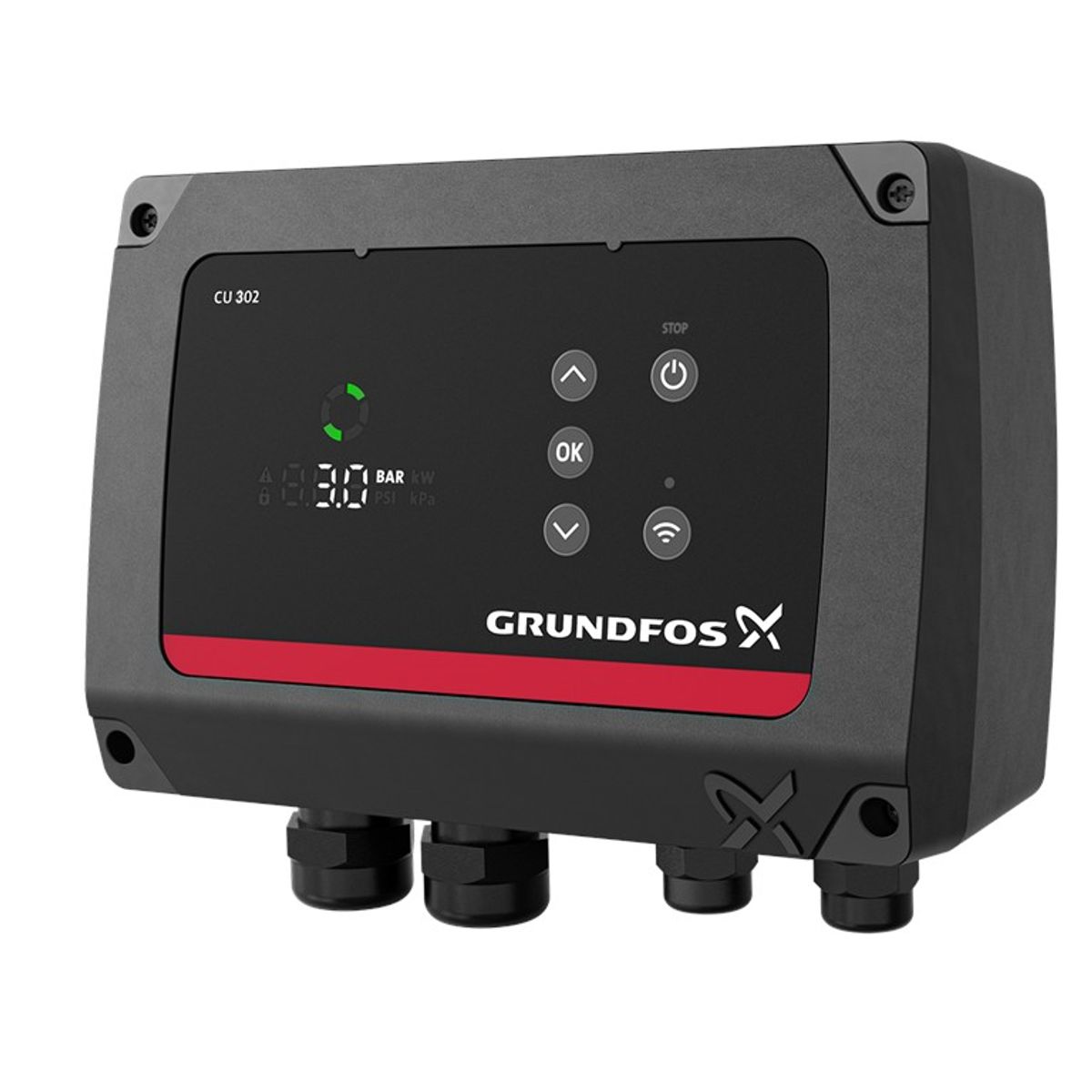

CU 302
Le CU 302 est un système de contrôle avancé conçu pour surveiller et contrôler les pompes submersibles SQE, idéales pour les applications à pression constante dans les systèmes d'eau domestiques. Grâce à son interface utilisateur simple et à son module Bluetooth intégré, il permet une installation et une configuration faciles via l'application Grundfos GO.
Fonctions et caractéristiques
- Solution plug-and-pump préconfigurée pour une pression constante, prête à être utilisée immédiatement.
- Plusieurs modes de contrôle pour différentes applications, configurables via l'appli Grundfos GO.
- Communication avec la pompe via Powerline, sans besoin de câbles supplémentaires.
- Surveillance à distance possible via WiFi, GENIbus ou Modbus via Grundfos Connect ou d'autres systèmes SCADA.
- Affichage de l'état du système, des alarmes et des alertes directement sur l'écran de contrôle.
- Entrées et sorties configurables pour un contrôle flexible.
- Journal détaillé des opérations et de l'historique, y compris le temps de fonctionnement, le nombre de mises en marche, la consommation d'énergie et la quantité transportée (en cas de connexion à un débitmètre).
Installation et utilisation
Le CU 302 s'installe facilement au mur, à proximité de la pompe submersible. L'alimentation électrique et la pompe sont connectées directement via l'unité de contrôle, sans nécessiter de câbles supplémentaires pour la communication, grâce à la technologie Powerline. Un module Bluetooth permet une configuration et une surveillance transparentes via l'application Grundfos GO, ce qui permet aux installateurs d'ajuster efficacement les performances du système et de diagnostiquer les éventuels défauts.
Paramètres techniques
| Désignation du produit | CU 302 |
|---|
| Numéro de produit | 92799797 |
|---|
| Numéro EAN | 5715119769131 |
|---|
| Homologations | CE, EAC, RCM, UKCA |
|---|
| Entrée de la fiche de câble | 2x PG11 + 2x PG21 |
|---|
| Matériau du tableau de distribution | Plastique |
|---|
| Température ambiante de fonctionnement | De -20°C à 50°C |
|---|
| Humidité relative | 5 % à 95 %. |
|---|
| Montage du tableau de distribution | Montage mural |
|---|
| Connexion à la terre | PE |
|---|
| Fréquence du réseau | 50/60 Hz |
|---|
| Tension nominale | 1 x 90-240 V |
|---|
| Courant nominal | 12.5 A |
|---|
| Degré de protection selon IEC 34-5 | IP55 |
|---|
| Fusibles d'arrêt d'urgence | 16 A |
|---|
| Code de la pile IEC | CR2032 |
|---|
| Chimie de la pile | Lithium (LITHIUM) |
|---|
| Type de contrôle | Sans capteur de pression |
|---|
| Poids net | 1,24 kg |
|---|
| Poids brut | 1,51 kg |
|---|
| Volume de l'emballage | 0.006 m³ |
|---|
| Hauteur totale | 160 mm |
|---|
| Largeur totale | 232 mm |
|---|
| Pays d'origine | Thaïlande (TH) |
|---|
| Numéro de tarif douanier | 85044095 |
|---|
Dessins et diagrammes
Dessin technique CU 302

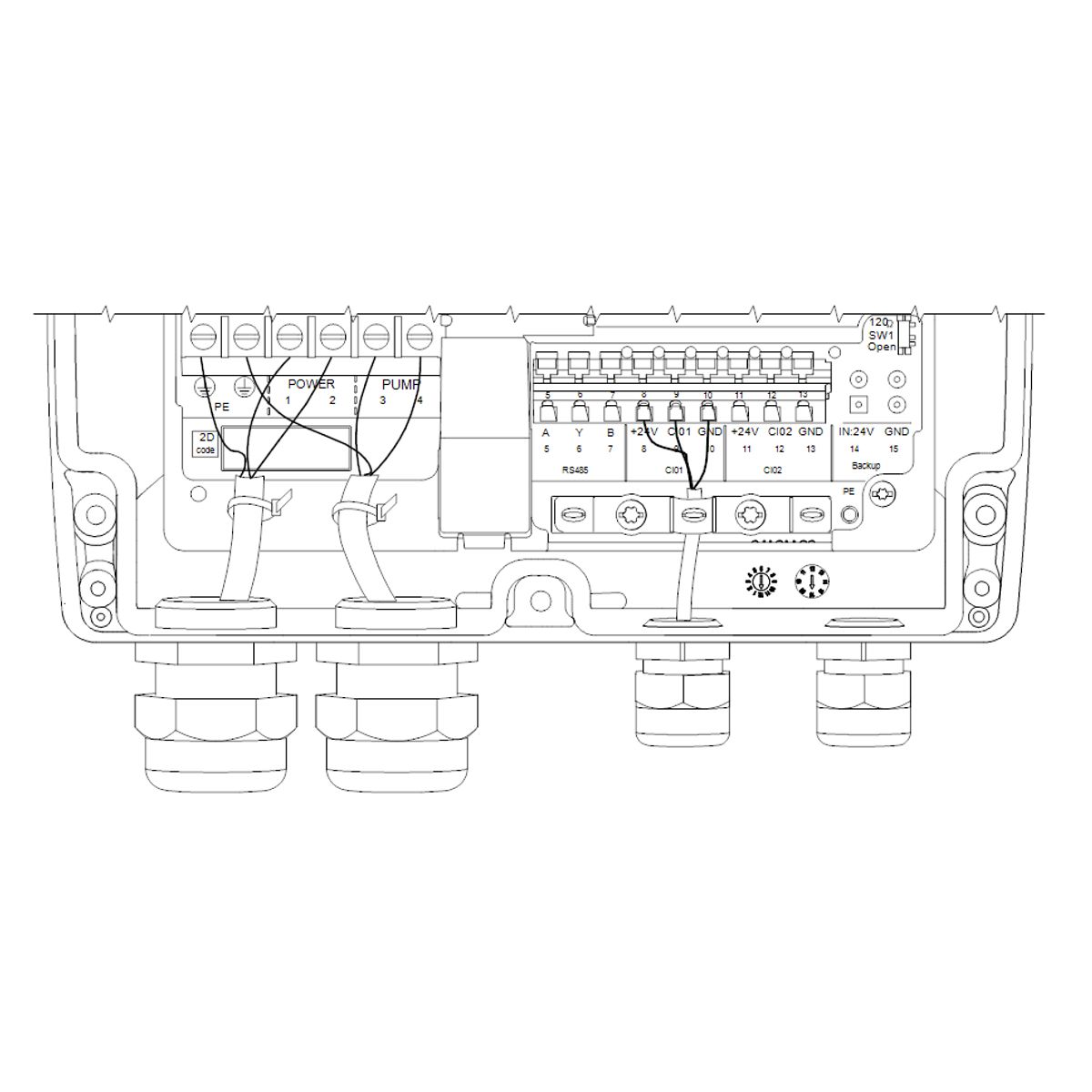

Schéma électrique du CU 302
