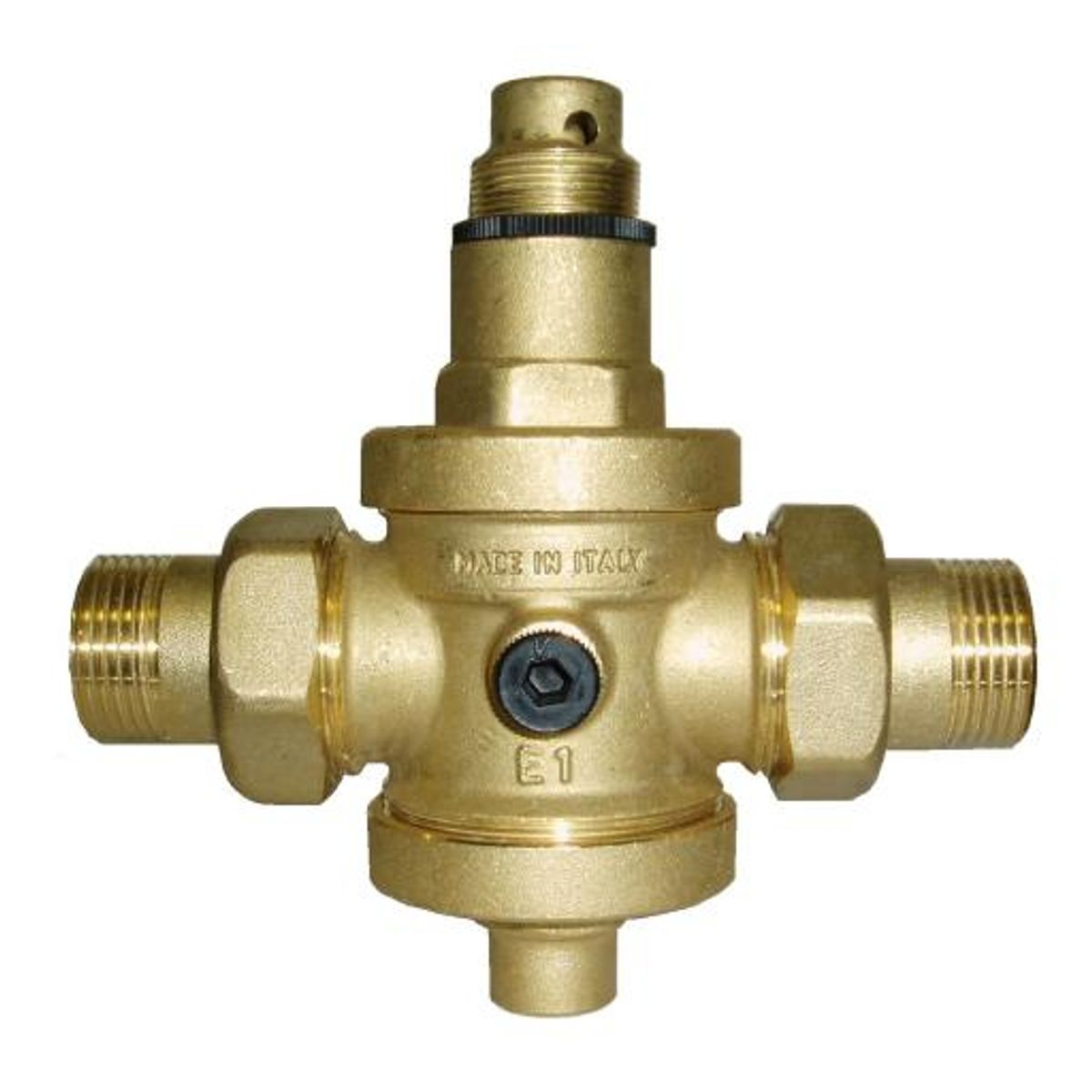

Réducteur de pression Dn25 1"
Présentation du produit
Nos réducteurs de pression en laiton maintiennent une pression de sortie constante, réglable dans une plage comprise entre 0,5 et 6,0 bars, le réglage d'usine étant fixé à une valeur optimale de 3 bars. La vanne permet de raccorder un manomètre externe G 1/4" (manomètre non fourni) pour un suivi aisé de la pression de sortie actuelle.
Fonctions et caractéristiques
- Stabilisation constante de la pression de sortie dans une plage réglable de 0,5 à 6,0 bars
- Réglage d'usine de la vanne à 3 bars pour une utilisation immédiate
- Possibilité de raccorder un manomètre G 1/4" pour une mesure précise de la pression
- La vanne est fabriquée en laiton de haute qualité, garantissant résistance et longue durée de vie
- Pression de service élevée pouvant atteindre 25 bars
- Température de service maximale jusqu’à 80 °C, avec possibilité d’une version spéciale allant jusqu’à 110 °C
- Réglage simple et rapide de la pression de sortie à l'aide d'une vis de réglage et d'une bague de blocage
Installation
Le réducteur de pression peut être installé dans n’importe quelle position, indépendamment de la gravité, ce qui offre une flexibilité maximale lors du montage. Il est recommandé d’installer un filtre autonettoyant à l’entrée du système afin de protéger le régulateur contre les impuretés présentes dans l’eau, ce qui permet également de protéger les autres équipements du système.
Afin de protéger les composants internes des vannes, nous recommandons vivement l'installation d'un dispositif anti-coup de bélier, qui empêche efficacement les dommages causés par les pics de pression soudains.
Réglage de la pression
Avant son emballage, chaque réducteur de pression Malgorani est testé et préréglé à une pression de sortie de 3 bars. Une fois installé, la pression de sortie peut être facilement ajustée selon les besoins. Il suffit de desserrer la bague de blocage et de tourner la vis de réglage :
- Tourner dans le sens des aiguilles d'une montre pour augmenter la pression de sortie.
- En tournant dans le sens inverse des aiguilles d'une montre, on diminue la pression de sortie.
Pour un réglage correct de la pression, le système doit être fermé.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Diamètre DN | 25 mm (1") |
| Pression de service PN | 25 bar |
| Pression de sortie | Réglable de 0,5 à 6 bar, réglage d'usine : 3 bar |
| Température maximale de service | 80 °C (standard), 110 °C (version spéciale) |
| Dimensions disponibles | 1/2" à 2 1/2" |
| Matériau | Laiton |
| Raccord de débit du manomètre | G 1/4" (manomètre non fourni) |
Matériaux
La vanne est fabriquée en laiton de haute qualité, ce qui lui confère une grande résistance à la corrosion et aux dommages mécaniques. Ce matériau garantit un fonctionnement durable et fiable, même dans les conditions difficiles des systèmes sous pression.
Fabricant
La VANNE RÉDUCTRICE est fabriquée par la marque renommée MALGORANI, gage de qualité et de fiabilité dans le domaine des équipements sous pression.
