Ensemble à pression constante Grundfos SQE3-105 80m de câble / CU302 - 93218784
Station d'eau avec pompe submersible Grundfos SQE3-105 80m de câble / CU302 - 93218784
Aperçu
La Grundfos SQE3-105 est une pompe submersible 3" moderne, fiable et extrêmement durable, développée pour un usage domestique avec régulation électronique de la vitesse. Elle garantit une pression d'eau stable dans la maison, même en cas de consommation variable. Ce système d'eau comprend un ensemble complet avec tous les composants nécessaires pour un fonctionnement sûr et efficace sans achat d'accessoires supplémentaires.
Fonctions et avantages
- Fonctions de protection intégrées :
- Protection contre les surtensions et les sous-tensions (150 V - 280 V) pour un fonctionnement stable malgré les variations de tension.
- Protection contre la marche à sec arrête automatiquement la pompe en cas de manque d'eau et la redémarre lorsque l'alimentation en eau est disponible.
- Démarrage en douceur qui minimise les coups de bélier et réduit l'usure de la pompe
- Protection contre l'extraction avec palier supérieur pour protéger la pompe et le moteur contre la traction axiale
- Protection du moteur contre les surcharges pour une durée de vie accrue de la pompe
- Couple de démarrage élevé permettant un démarrage même à basse tension
- Protection du moteur contre la surchauffe au moyen d'un capteur de température avec redémarrage automatique après refroidissement
- Haute résistance au sable jusqu'à 50 g/m³ pour une utilisation dans des environnements exigeants

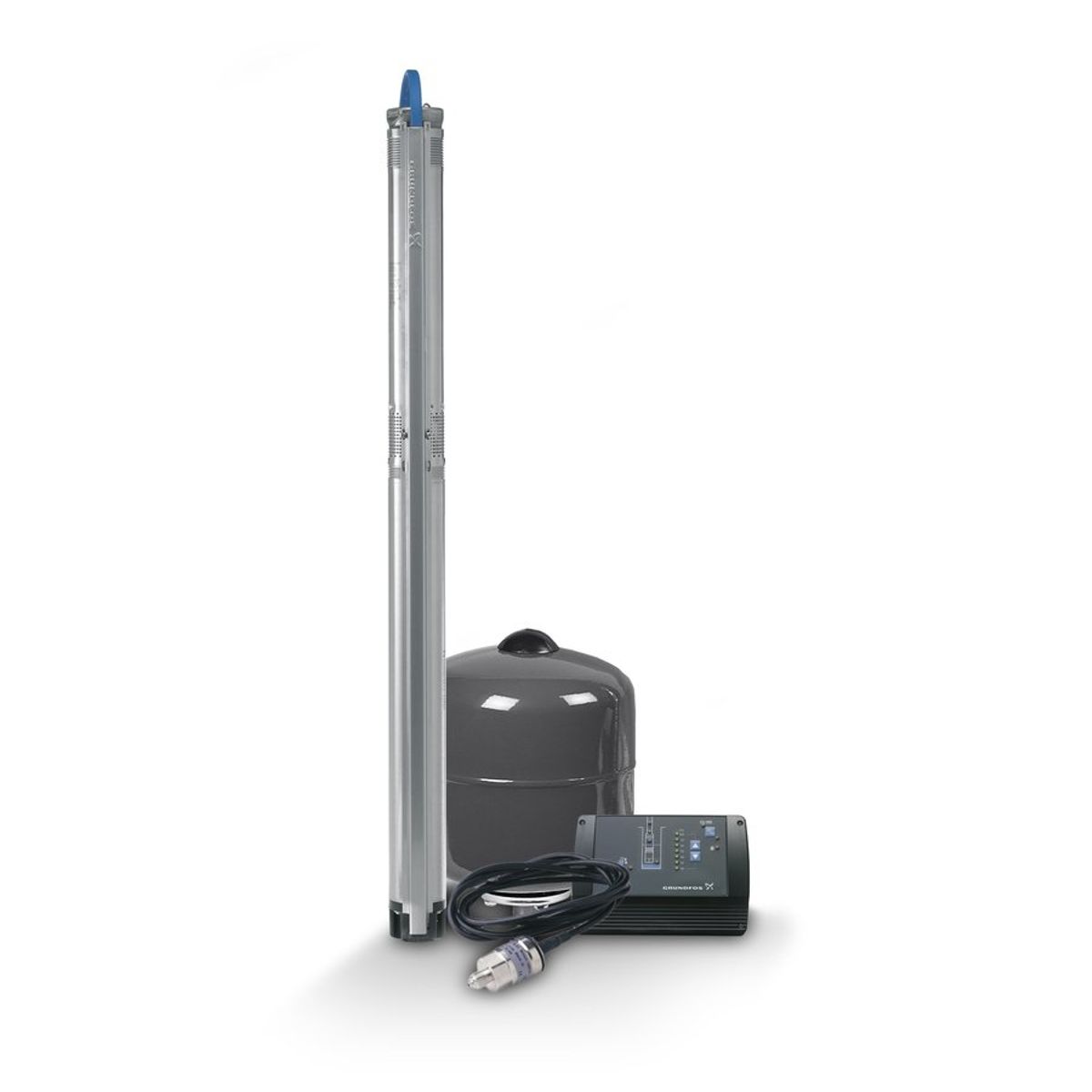

- Kit complet comprenant une pompe submersible SQE 3", un réservoir de pression à membrane de 8 litres, un capteur de pression, une unité de contrôle CU302, et une vanne d'arrêt
- Installation simple et rapide sans engin de levage grâce au raccord de câble étanche ; montage approprié vertical ou horizontal (en cas de montage horizontal, une chemise de refroidissement est recommandée)
Installation
L'installation de la Grundfos SQE3-105 est possible aussi bien verticalement qu'horizontalement. La pompe ne nécessite pas d'engin de levage, car le câble de 80 mètres de long avec accouplement de raccordement étanche permet un raccordement sûr et simple sans outil spécial. Pour un montage horizontal, il convient d'utiliser une enveloppe de refroidissement supplémentaire afin de garantir un refroidissement optimal.

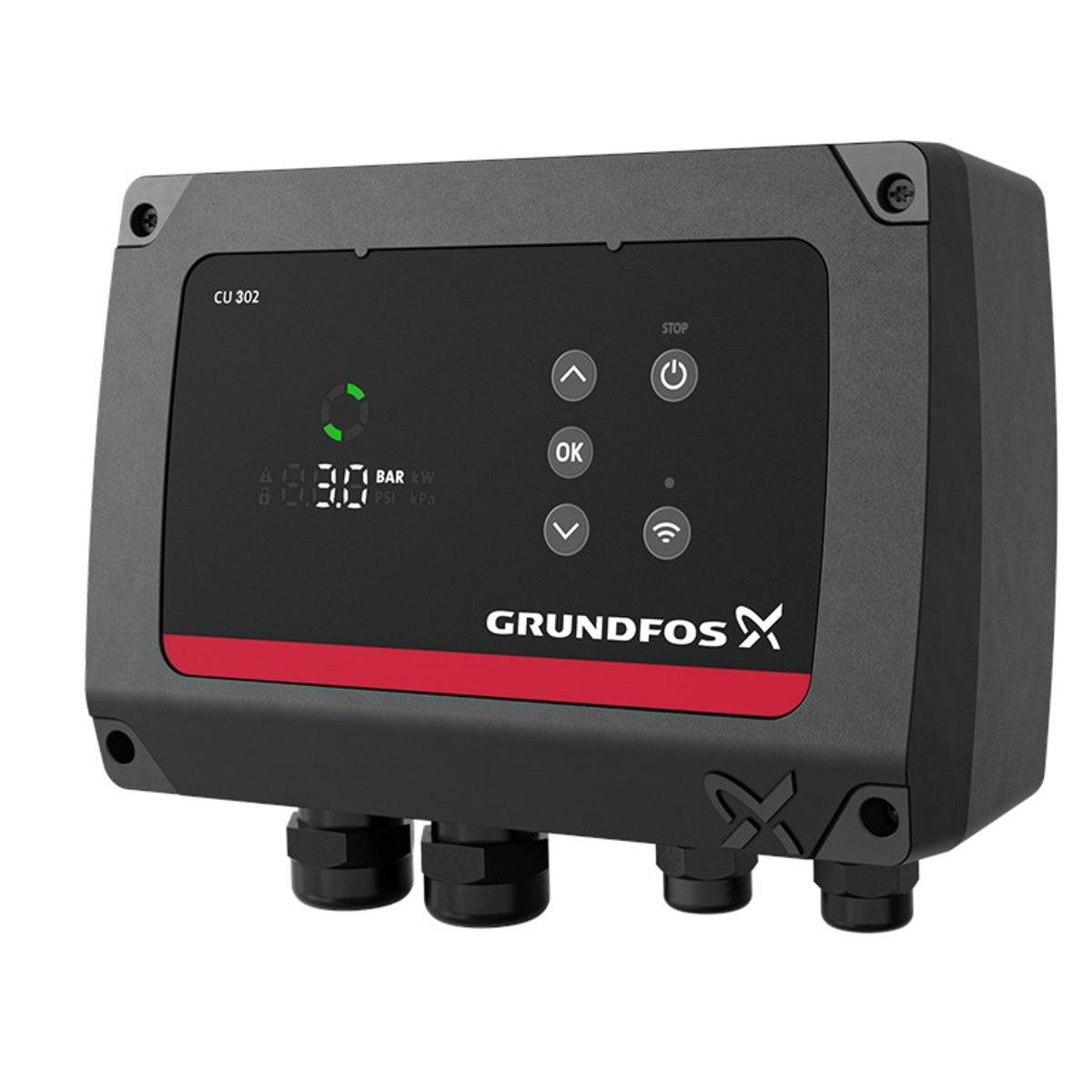

Unité de contrôle CU302
L'unité de commande CU302 est spécialement conçue pour la surveillance et la commande de la pompe immergée SQE dans le domaine de l'approvisionnement en eau domestique. Doté d'une interface conviviale et d'un module Bluetooth intégré, le CU302 permet une installation, une configuration et une surveillance simples via l'application Grundfos GO.
Le CU302 communique avec la pompe via la communication par courant porteur en ligne (CPL), de sorte qu'aucun câble supplémentaire n'est nécessaire. L'application permet des réglages étendus, dont différents modes de fonctionnement, et fournit des données de diagnostic détaillées pour identifier et résoudre rapidement les dysfonctionnements.
En outre, le contrôleur permet la surveillance à distance via WLAN, GENIbus ou Modbus, par l'intermédiaire de Grundfos Connect ou d'autres systèmes SCADA. L'affichage du contrôleur fournit des informations sur :
- l'état du système
- les alarmes et les avertissements
- le temps de fonctionnement, le nombre de démarrages, la consommation d'énergie et (si un débitmètre est utilisé) le débit.
La pompe peut être mise en marche et arrêtée via l'écran du CU302 et la pression de service peut être ajustée en fonction de l'application. Le CU302 propose également des protocoles pour les alarmes, les avertissements, les données d'installation et les données de fonctionnement historiques pour une gestion complète de l'installation.
Paramètres techniques
| Paramètres | Valeur |
|---|---|
| Type de pompe | Pompe submersible SQE de 3 pouces |
| Longueur du câble | 80 mètres |
| Pression de service maximale | Régulée par l'unité de contrôle CU302 |
| Réservoir de pression | Réservoir de pression à membrane de 8 litres |
| Plage de tension | 150 V à 280 V avec protection contre les surtensions et les sous-tensions |
| Liquide de travail approprié | Eau propre et fluide, non agressive, exempte de particules solides et d'impuretés fibreuses. |
| Teneur maximale en sable | 50 g/m³. |
| Protection contre la marche à sec | Arrêt et redémarrage automatiques en cas de manque d'eau |
| Démarrage en douceur | Oui, pour réduire les coups de bélier et l'usure de la pompe |
| Protection contre les surcharges du moteur | Intégrée |
| Protection contre la surchauffe | Capteur de température avec arrêt et redémarrage automatiques |
| Options de montage | Vertical ou horizontal (horizontal avec enveloppe de refroidissement supplémentaire) |
| Commande | Régulation électronique de la vitesse via l'appareil de commande CU302 |
| Raccords | Raccord de câble étanche sans outils spéciaux |
Matériaux utilisés
La pompe est fabriquée avec des matériaux résistants de haute qualité, spécialement conçus pour répondre aux exigences des environnements abrasifs à forte teneur en sable. Cette construction garantit une longue durée de vie et un fonctionnement fiable même dans des conditions difficiles.
| Q max débit maximal | 66 l/min |
| Tension | 230 V |
| H max Hauteur de refoulement | 150 m |
| P max Puissance maximale absorbée | 1.85 kW |
| DN évacuation - diamètre | 5/4 m |
| Longueur du câble | 80 m |
| Interrupteur à flotteur | NIE |
| Max. température du liquide pompé | 30 °C |
| Volume du conteneur | 8 l |
| Diamètre de la pompe | 3 cm |
| Type Type de station de préchauffage | s frekvenčným meničom |
| Immersion maximale du moteur | 150 m |
| Moyenne | 74 mm |
| IP | 68 |
| Courant maximal du moteur | 12.30 A |
| Condensateur | NIE µF |
| Débit nominal | 42 l/m |
| Refoulement nominal | 98 m |
| Autoadaptation | ÁNO |
