Installations hydrauliques avec pompe submersible Grundfos SQE 3-65

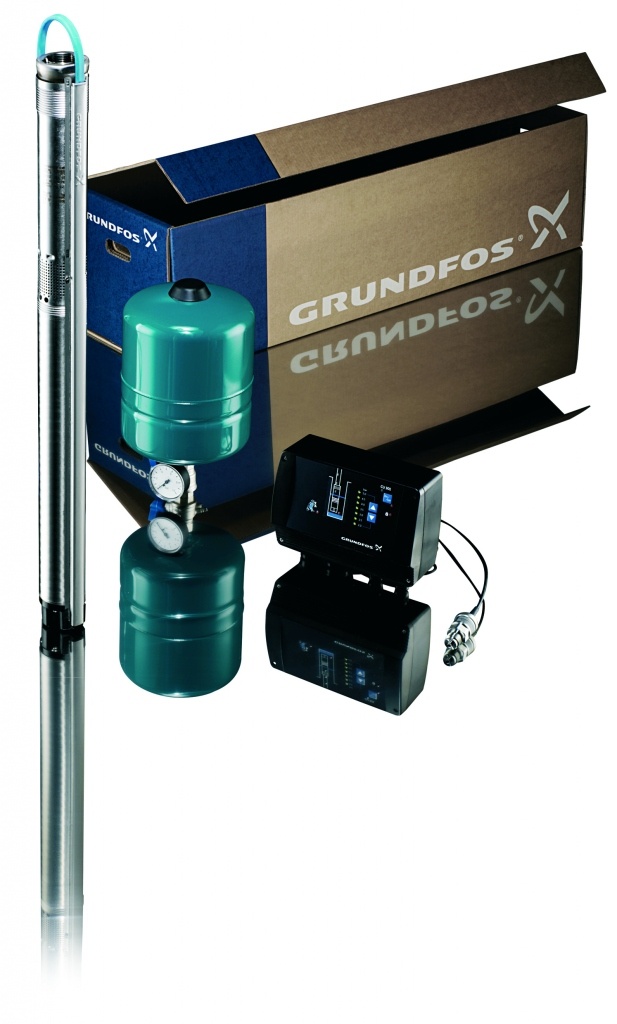

Pack de pression constante Grundfos SQE 3-65 / 96524501
Aperçu
La pompe immergée 3" SQE est équipée d'un moteur immergé à vitesse variable qui adapte automatiquement son débit à la demande et maintient en permanence une pression constante dans le système. L'installation ne nécessite qu'un petit réservoir de pression à membrane de 8 litres et l'unité de commande CU301, tous deux fournis avec le pack de pression constante.
Cette station d'eau domestique se caractérise par un diamètre de pompe de seulement 76 mm. La pompe de puits profond peut donc également être utilisée dans des puits de faible diamètre (110 mm ou plus).
Pompe immergée multicellulaire 3", convient pour :
- Approvisionnement en eau domestique
- Remplissage de réservoirs
- irrigation
- abaissement de la nappe phréatique
- Applications dans le domaine de la protection de l'environnement
La pompe dispose de roues flottantes, chacune avec son propre palier en carbure de tungstène/céramique.
Fonctions et caractéristiques
Équipée de :
- Fonction de démarrage en douceur
- Protection contre la marche à sec
- Protection contre l'inversion de la poussée axiale
- Protection contre les surtensions (> 315 V) et les sous-tensions (<150V)
- Protection contre les surcharges
- Protection contre la surchauffe
La pompe est entraînée par un moteur monophasé à aimants permanents qui se caractérise par un rendement élevé sur une large plage de puissance. Pour éviter les coups de bélier et un courant de démarrage élevé, la pompe est équipée d'un démarrage en douceur (2 secondes maximum). En outre, la pompe dispose de deux œillets pour la fixation du dispositif de sécurité à corde (Niro).
Les pompes de la série SQ/E sont livrées d'usine avec un câble moteur interchangeable. Les pompes de la série SQE-NE sont livrées sans câble moteur. Des câbles adaptés (câble en téflon ou câble pour eau potable) sont disponibles dans la liste de prix actuelle.
Caractéristiques techniques
| Fluide pompé | Eau | |
|---|---|---|
| Plage de température du fluide | 0 .. 35 °C | |
| Température du fluide lors de la saisie des données | 20 °C | |
| Densité | 998,2 kg/m³ | |
| Pompe | ||
| Vitesse de la pompe (base des données de la pompe) | 10700 1/min | |
| Débit nominal | 3 m³/h | |
| Hauteur de refoulement nominale | 70 m | |
| Pression max. Pression de service | 15 bar | |
| Raccord de la tubulure de refoulement | RP1 1/4 | |
| Diamètre minimal du puits | 76 mm | |
| Données électriques | ||
| Type de construction du moteur | MSE3 | |
| Puissance absorbée P1 | 1,55 kW | |
| Puissance nominale du moteur P2 | 1,15 kW | |
| Puissance absorbée (P2) de la pompe | 1,1 kW | |
| Fréquence du réseau | 50 Hz | |
| Tension assignée | 1 x 200-240 V | |
| Courant assigné | 8,4 A | |
| Facteur de puissance | 1,00 | |
| Vitesse de rotation nominale | 10700 1/min | |
| Mode de mise en marche | Direct | |
| Type de protection (selon IEC 34-5) | IP68 | |
| Classe thermique (IEC 85) | F | |
| Longueur du câble | 1,5 m | |
| Moteur - Référence du produit | 96160855 | |
| Autres | ||
| Poids net | 5,04 kg | |
| Poids brut | 5,76 kg | |
| Volume d'expédition | 0,01 m³ | |
| N° VVS danois | 388443465 | |
| No RSK suédois. | 5853378 | |
Matériaux
- Pompe : acier inoxydable (EN 1.4301 / AISI 304)
- Matériau de la roue : Composite
- Roue : ZYTEL 70G30 HSLR PA6.6-GF30
- Moteur : acier inoxydable (DIN W.-Nr. 1.4301 / AISI 304)
Avantages du produit
- Diamètre de la pompe de seulement 76 mm
- Protection contre la marche à sec
- Protection contre la surtension et la sous-tension
- Protection contre les surcharges
- Protection contre la surchauffe
- Réglage de la pression de consigne via l'unité de contrôle CU301

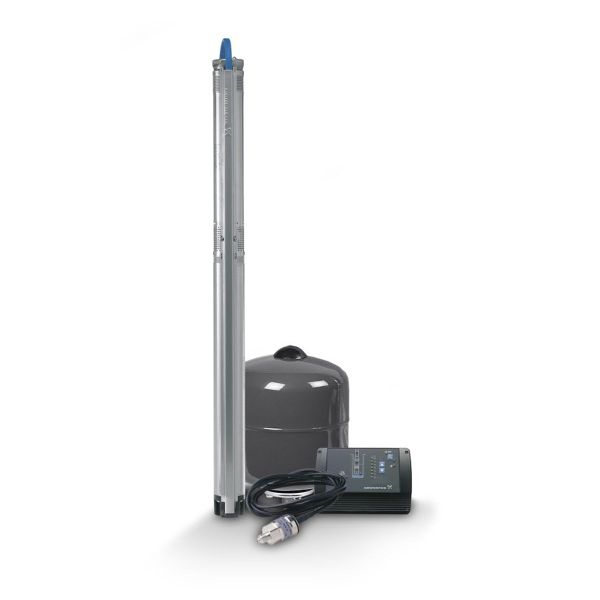

Contenu de la livraison
- Pompes immergées 3" SQE 3-65 avec 40 m de câble
- Unité de commande CU 301
- Réservoir de pression à membrane de 8 l
- Capteur de pression
- Manomètre
- Vanne à bille avec vidange
Courbe de puissance
| Q max débit maximal | 70 l/min |
| Tension | 230 V |
| H max Hauteur de refoulement | 90 m |
| P max Puissance maximale absorbée | 1,65 kW |
| DN évacuation - diamètre | 5/4 '' |
| Longueur du câble | 40 m |
| Poids | 11 kg |
| Max. température du liquide pompé | 35 °C |
| Diamètre de la pompe | 76 mm |
| Courant | 8.4 A |
| EAN | 5700396932651 |
