Grundfos SP 3A-25 / 10001k25
Grundfos SP 3A-25 / 10001k25
Présentation

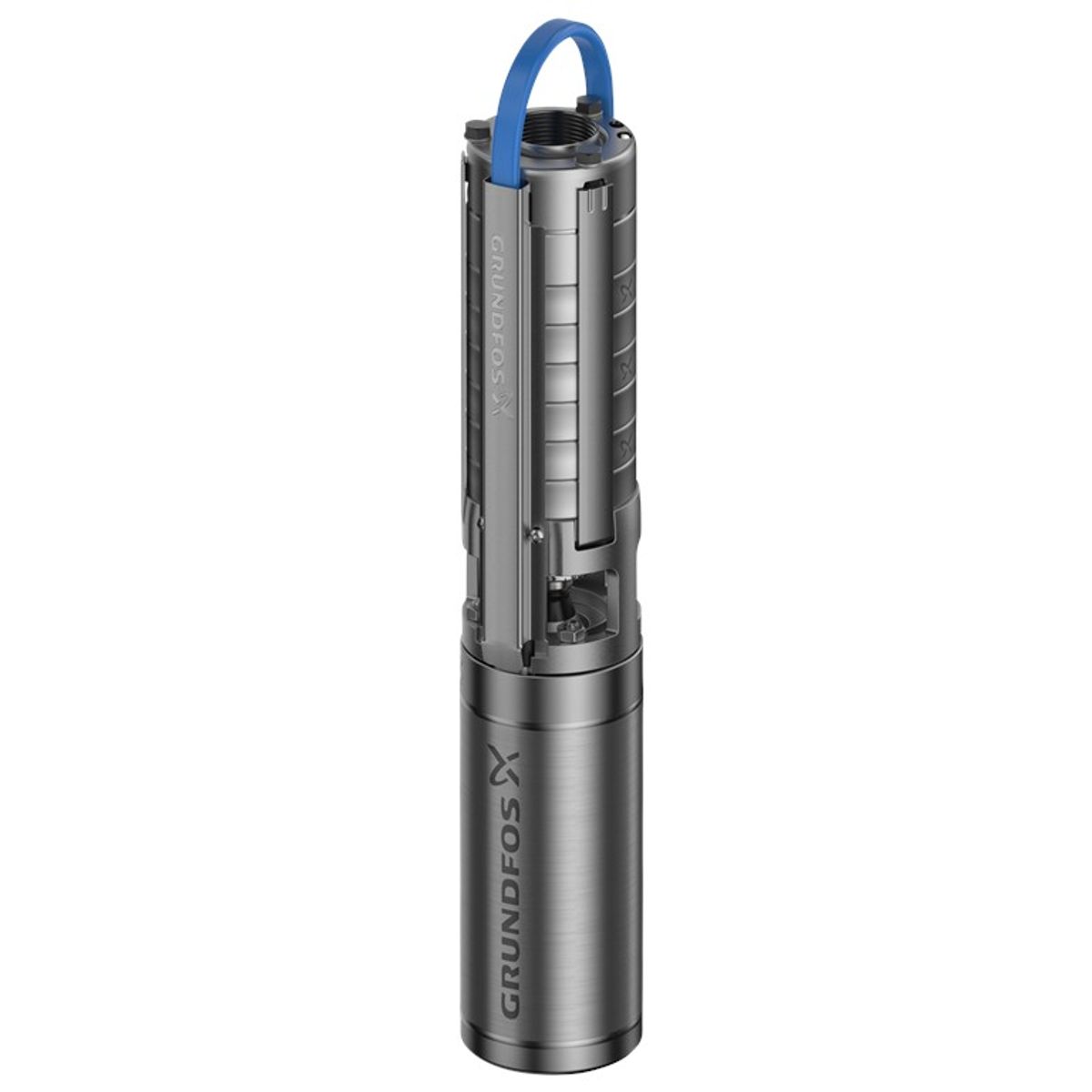

La SP 3A-25 est une pompe submersible à étages conçue pour le pompage d'eau brute, l'abaissement du niveau des eaux souterraines et l'augmentation de la pression de l'eau. Cette pompe est idéale pour les liquides propres, fluides et non agressifs, ne contenant ni particules solides ni fibres.
Le moteur de la pompe est un moteur triphasé à rotor encapsulé, équipé d’un capot anti-sable, de roulements lubrifiés par le liquide pompé et d’une membrane d’équilibrage de pression, ce qui garantit une longue durée de vie et un fonctionnement fiable.
Fonctions et caractéristiques
- Pompage d’eau propre à une température comprise entre -15 °C et 40 °C
- Pression de service maximale de 15 bars
- Moteur triphasé MS402 d'une puissance de 1,5 kW
- Vitesse de rotation du moteur : 2 900 tr/min
- Garniture d'étanchéité d'arbre de type LIPSEAL pour une étanchéité fiable
- Clapet anti-retour intégré
- Indice de protection IP68 garantissant une résistance à l'eau et à la poussière
- Fabriqué en acier inoxydable AISI 304 (EN 1.4301), garantissant une résistance à la corrosion
- Plage de tolérance de la courbe selon la norme ISO 9906:2012 3B
Installation
- Pression ambiante maximale : 15 bars
- Pression de service maximale : 15 bars
- Pression de refoulement maximale : 16 bars

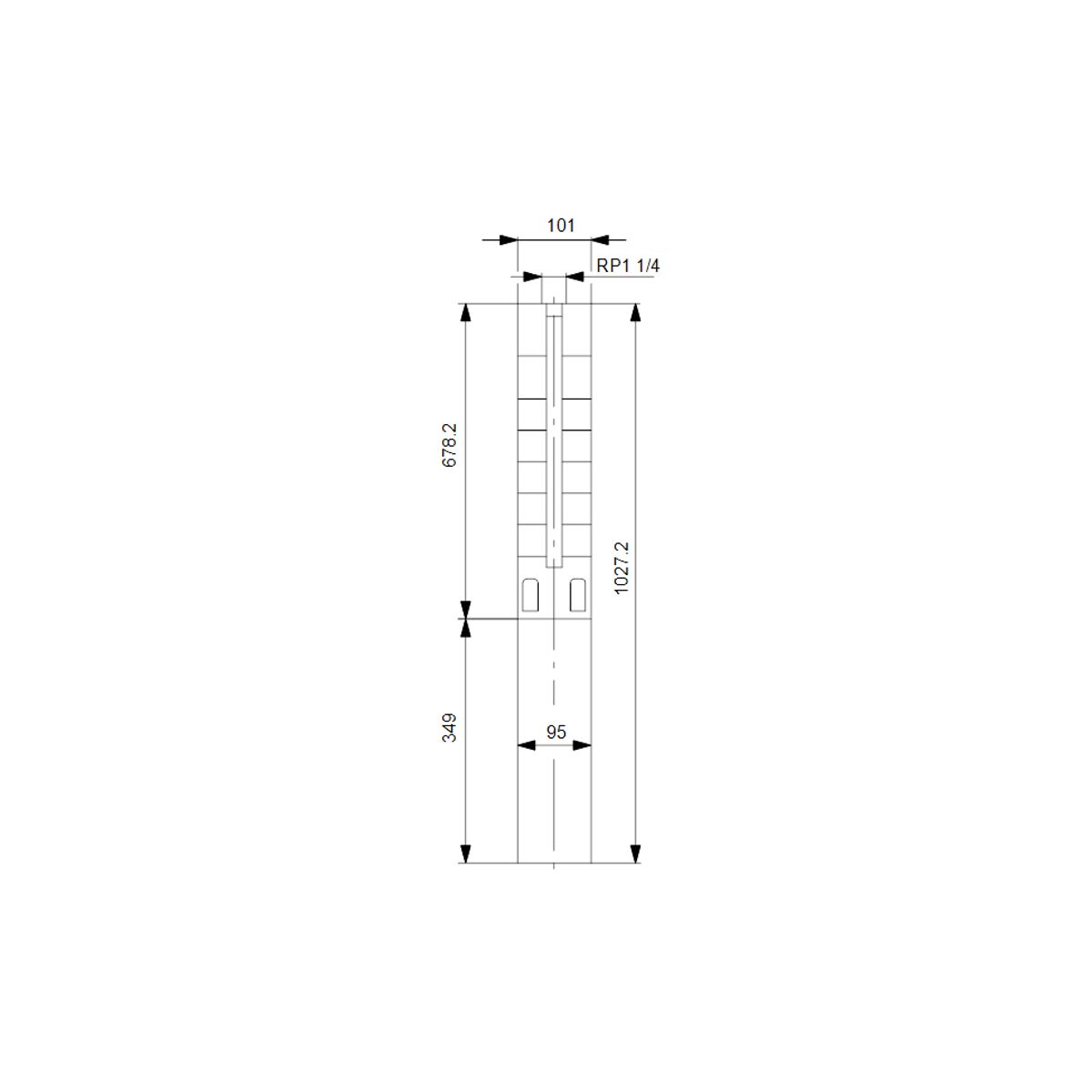

- Type de raccordement : filetage Rp
- Diamètre du raccord : 1 1/4 pouce
- Diamètre minimal du perçage : 105 mm
- Diamètre du moteur : 4 pouces
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Type de fluide pompé | Eau (propre, peu dense, non agressive) |
| Plage de température du liquide | -15 à 40 °C |
| Température maximale du liquide à un débit de 0,15 m/s | 40 °C |
| Densité du liquide | 998,2 kg/m³ |
| Vitesse de rotation de la pompe | 2 900 tr/min |

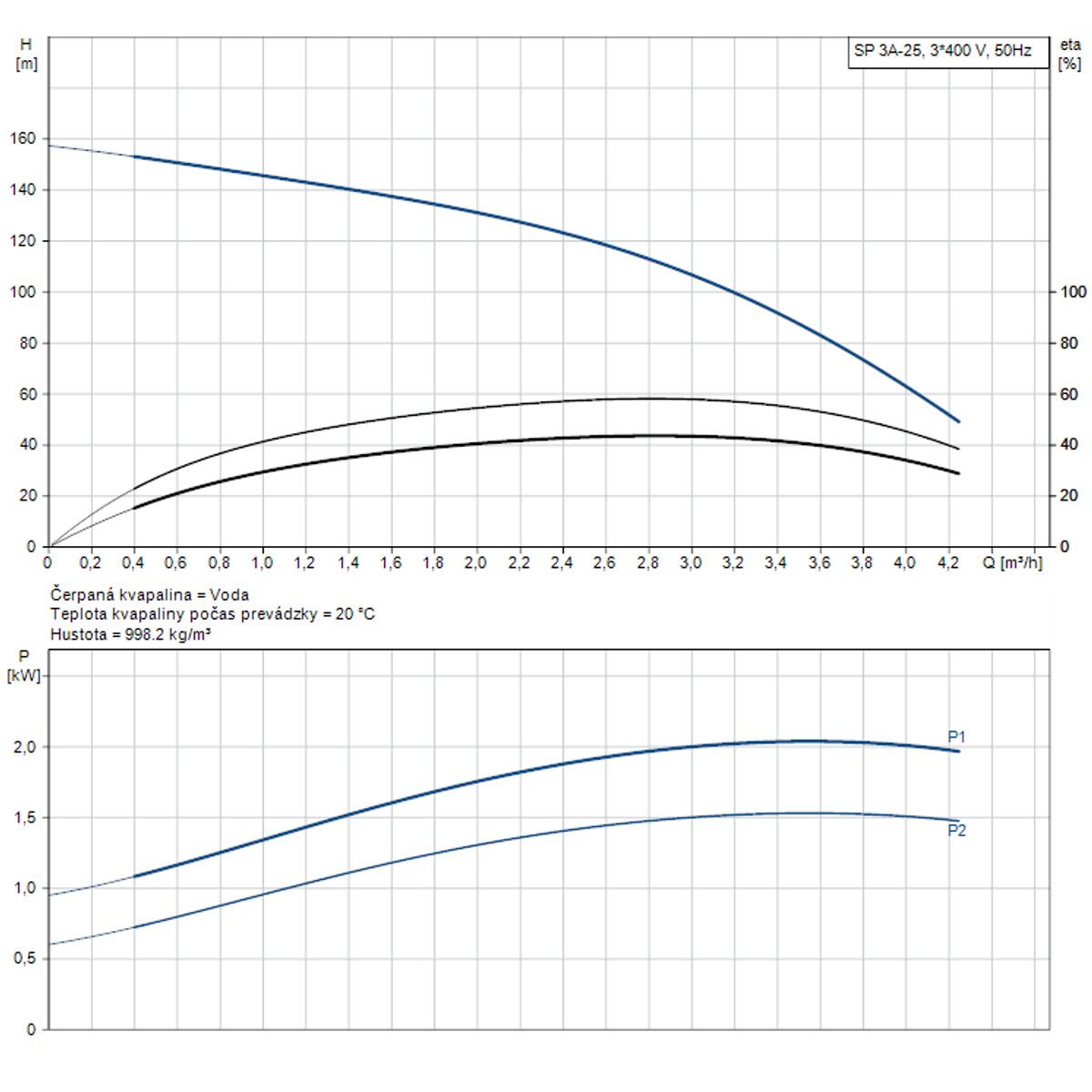

| Débit nominal | 3 m³/h |
| Hauteur de refoulement nominale | 111 m |
| Garniture d'étanchéité d'arbre | LIPSEAL |
| Homologations | CE, EAC, UKCA, SEPRO, MAROC, ACS, DM174 |
| Plage de tolérance de la courbe | ISO 9906:2012 3B |
| Version du moteur | T40 |
| Clapet anti-retour | Oui |
| Extrémité de l'arbre | SPLINE |
| Matériau de la pompe | Acier inoxydable EN 1.4301 (AISI 304) |
| Matériau de la roue | Acier inoxydable EN 1.4301 (AISI 304) |
| Matériau du moteur | Acier inoxydable DIN W.-Nr. 1.4301 |
| Type de moteur | MS402 |
| Conception de la bride du moteur | Grundfos |
| Puissance du moteur (P2) | 1,5 kW |
| Puissance absorbée par le moteur (P2) requise par la pompe | 1,5 kW |
| Fréquence | 50 Hz |
| Tension | 3 x 380-400-415 V |
| Courant nominal | 4,10-4,20-4,40 A |
| Courant de démarrage | 490-500-500 % |
| Cos phi | 0,80-0,75-0,70 |
| Vitesse de rotation n | 2 850-2 860-2 870 tr/min |
| Type de commutation | Commutation directe |
| Indice de protection (IP) | IP68 |
| Isolation | B |
| Protection du moteur | Aucune |
| Capteur de température intégré | Non |
| Longueur du câble | 1,7 m |
| Type de câble | FLAT |
| Numéro de série du moteur | 79192006 |
| Bobinage | Émaillé |
| Indice de rendement minimal (MEI) ≥ | 0,70 |
| Poids net | 18,8 kg |
| Poids brut | 20,5 kg |
| Volume d'expédition | 0,021 m³ |
| Homologations environnementales | DEEE |
| Q max débit maximal | 80 l/min |
| Tension | 400 V |
| H max Hauteur de refoulement | 153 m |
| P max Puissance maximale absorbée | 1.5 kW |
