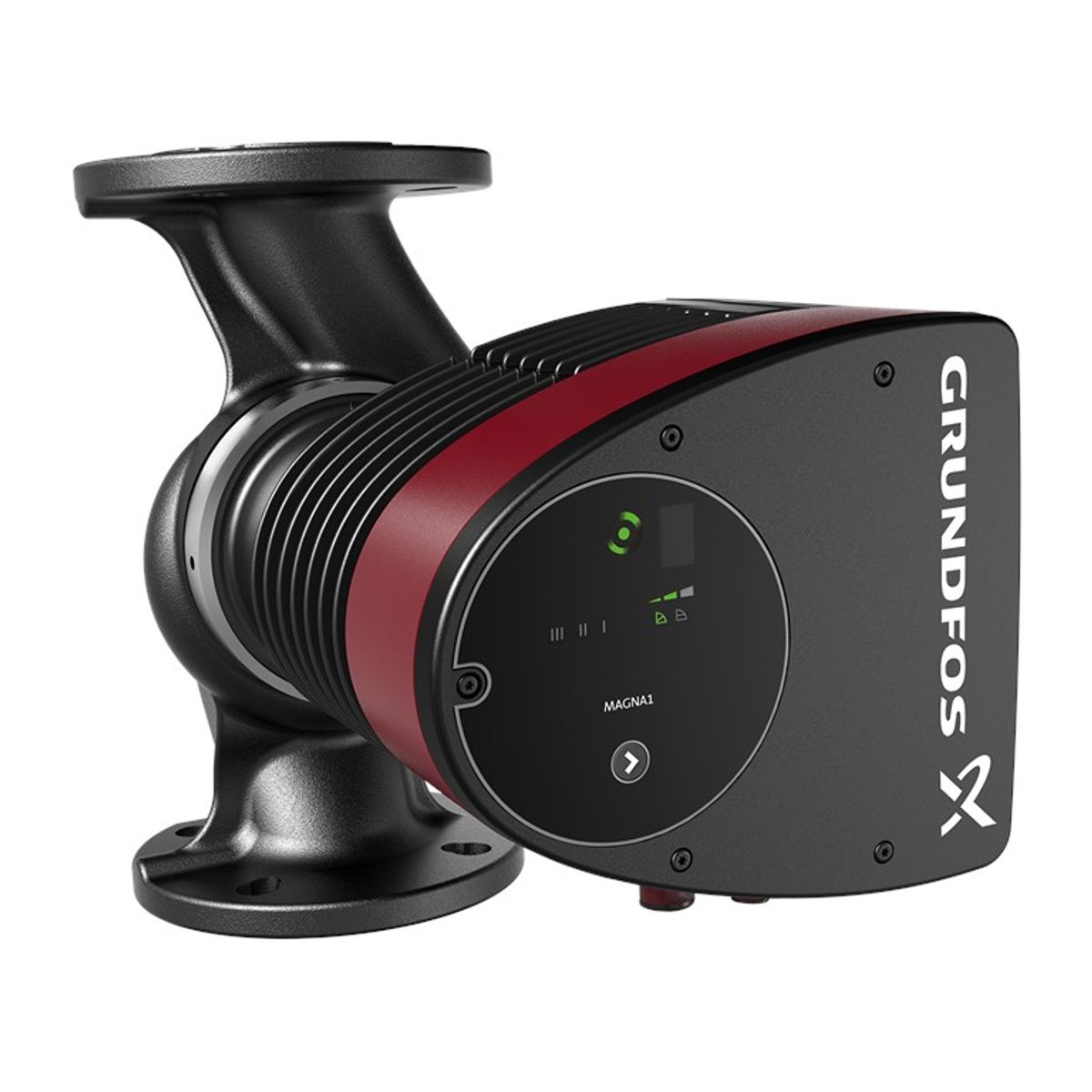

MAGNA1 80-100 F / 99221408
MAGNA1 80-100 F / 99221408
Vue d'ensemble
La pompe Grundfos MAGNA1 80-100 F est la solution simple pour une circulation efficace. Sa haute efficacité énergétique garantit la conformité aux normes EuP 2015 et des économies d'énergie significatives. Avec un panneau de commande intuitif et convivial et une conception sans entretien, la MAGNA1 est la solution idéale pour les besoins en énergie de base où un contrôle et une surveillance du système de base sont nécessaires.
La pompe est conçue pour une installation facile, un contrôle et une surveillance de base. La technologie à rotor noyé la rend sans entretien, permettant une surveillance via une sortie de relais de défaut et une commande de démarrage et d'arrêt à distance. Elle communique sans fil avec l'application Grundfos GO Remote. Elle peut être utilisée comme pompe principale dans les applications de chauffage et de refroidissement, par exemple :
- circuits de mélange
- surfaces de chauffage
- les zones de climatisation
- systèmes de pompes à chaleur géothermiques
- petites applications de refroidissement
La pompe monophasée est équipée d'un régulateur et d'un panneau intégrés dans le boîtier de commande. Le corps est disponible en fonte ou en acier inoxydable, avec une cuve de rotor composite, une plaque de roulement, une feuille de rotor en acier inoxydable et un stator en aluminium. L'électronique est refroidie par air.
Il intègre un moteur synchrone à aimant permanent à 4 pôles (moteur PM) dont le rendement est supérieur à celui des moteurs conventionnels. La vitesse est contrôlée par un convertisseur de fréquence intégré.
Paramètres techniques
| Nom du produit | MAGNA1 80-100 F |
|---|---|
| Numéro de commande | 99221408 |
| Numéro EAN | 5712608943805 |
| Hauteur max. Hauteur de déplacement | 100 dm |
| Classe TF | 110 |
| Homologations | CE, VDE, EAC, MAROC, UKCA, TSE, RCM, UkrSEPRO |
| Modèle | C |
| Plage de température ambiante | 0 .. 40 °C |
| Pression de fonctionnement maximale | 6 bar |
| Type de connexion | DIN |
| Taille du raccord | DN 80 |
| PN pour le raccordement de tuyaux | PN 6 |

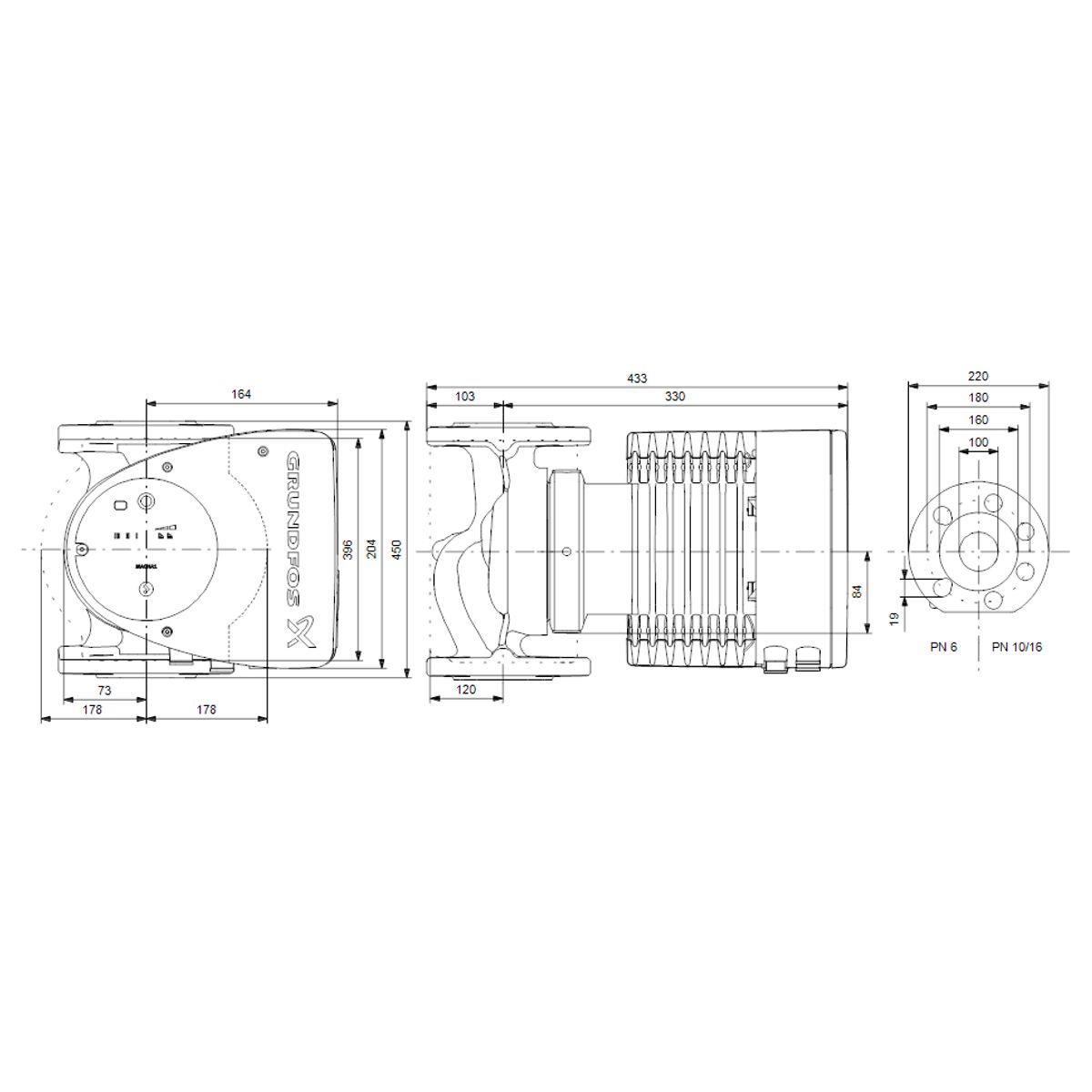

| Raccordement à la tubulure | 360 mm |
| Liquide pompé | Eau |
| Plage de température du liquide | -10 .. 110 °C |
| Température du liquide sélectionnée | 60 °C |
| Densité | 983,2 kg/m³ |
| P1 max | 1014 W |
| P1 min. | 30.7 W |
| Fréquence | 50/60 Hz |
| Tension nominale | 1 x 230 V |
| Consommation minimale de courant | 0.31 A |
| I MAX | 4.45 A |
| Vitesse (n) | 3242 tr/min |
| Couverture IP | X4D |
| Isolation | F |
| Énergie (EEI) | 0.19 |
| Poids net | 29,7 kg |
| Poids brut | 32,5 kg |
| Quantité transportée | 0.071 m³ |
| Homologations environnementales | CN ROHS, WEEE |
Matériaux utilisés
| Corps de pompe | Fonte grise (EN 1561 EN-GJL-250, ASTM A48-250B) |
|---|---|
| Roue | Composite |
| Rotor : construction composite renforcée par des fibres de carbone, plaque de support et feuille de rotor en acier inoxydable, carter de stator en aluminium | |

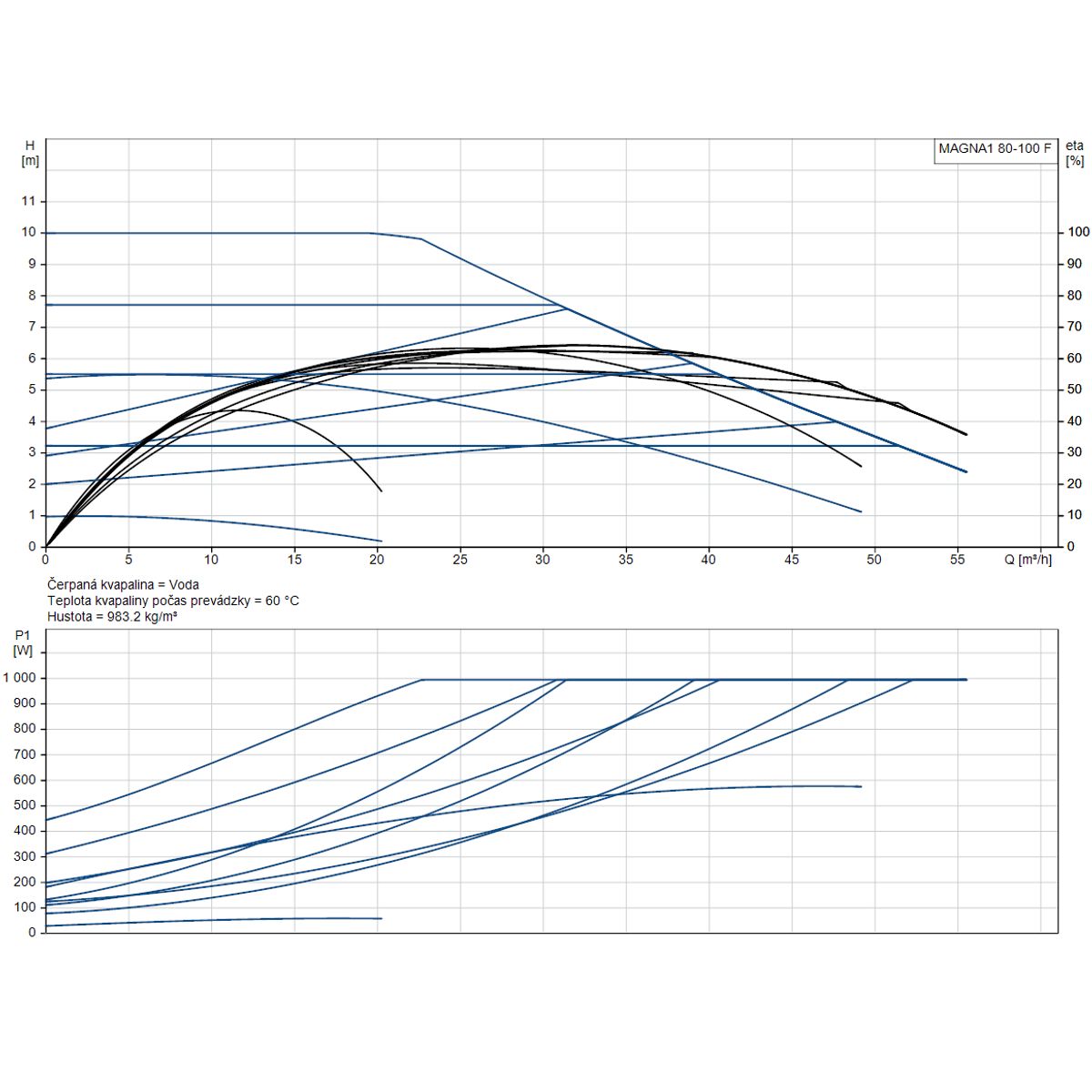

| Q max débit maximal | 55 m3/hod |
| Tension | 230 V |
| H max Hauteur de refoulement | 10 m |
| P max Puissance maximale absorbée | 1014 W |
| Max. température du liquide pompé | 110 °C |
| Pression maximale de fonctionnement | 6 bar |
| Courant maximal du moteur | 4.45 A |
