Ensemble à pression constante Grundfos SQE2-115 80m de câble / CU302 - 93218720

Aperçu

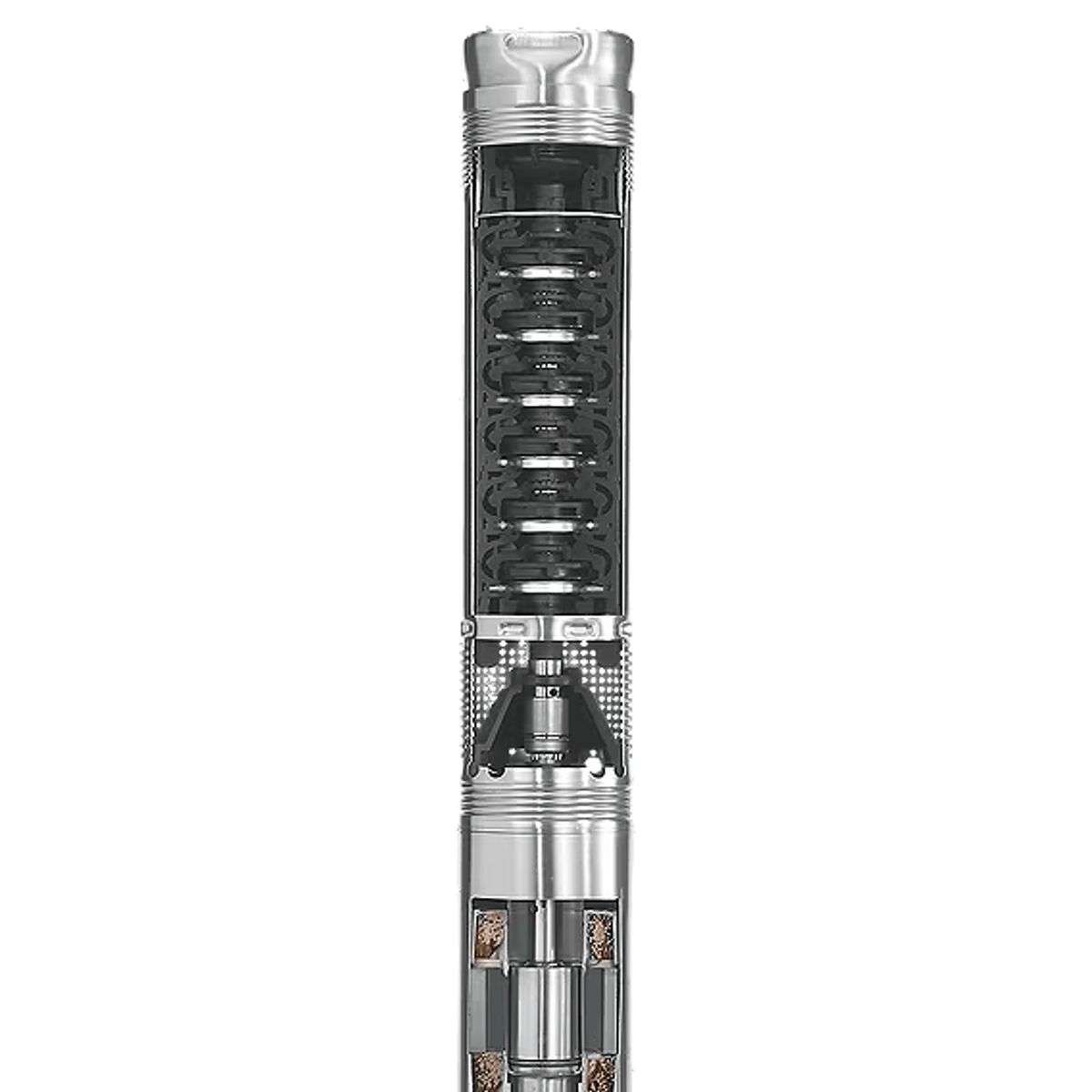

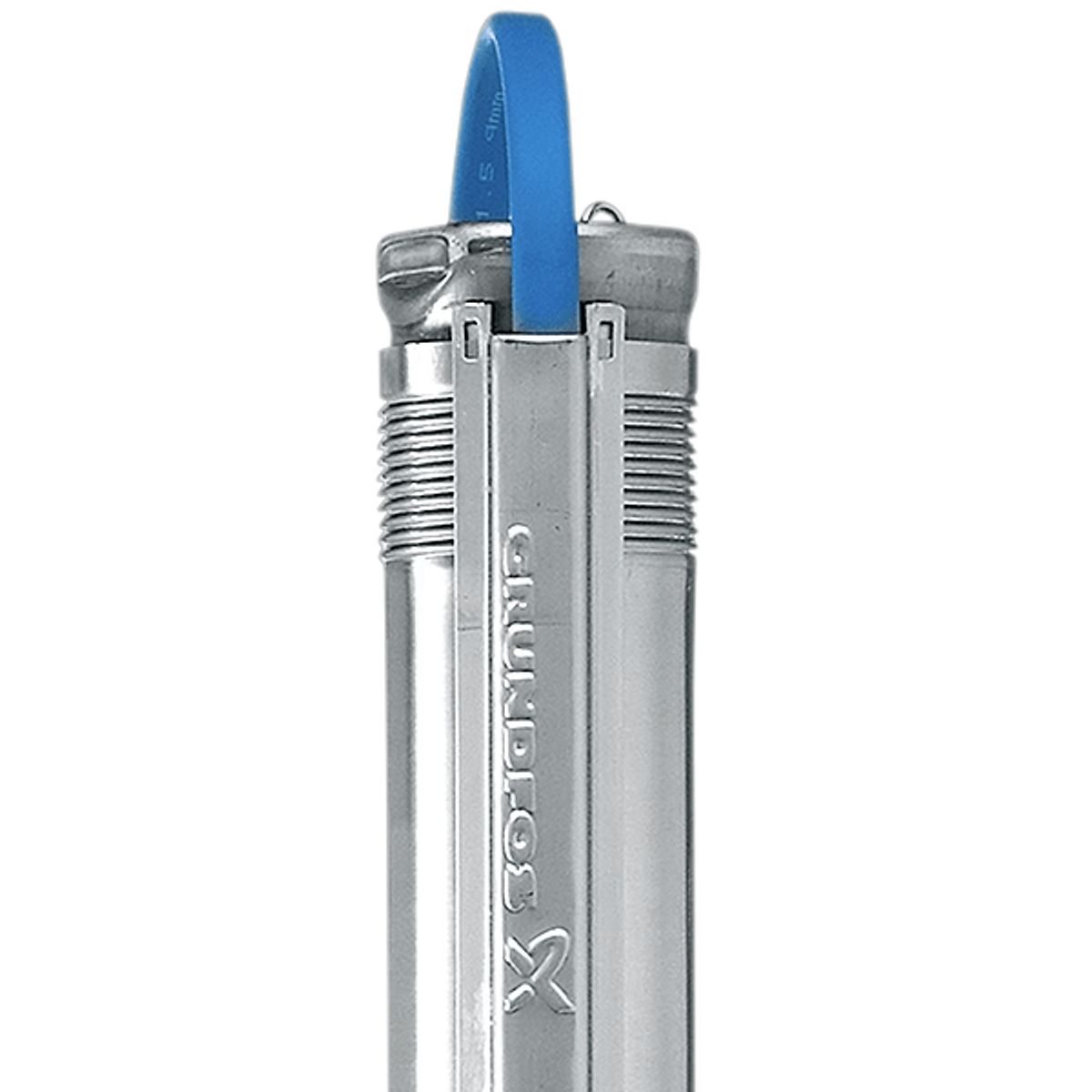

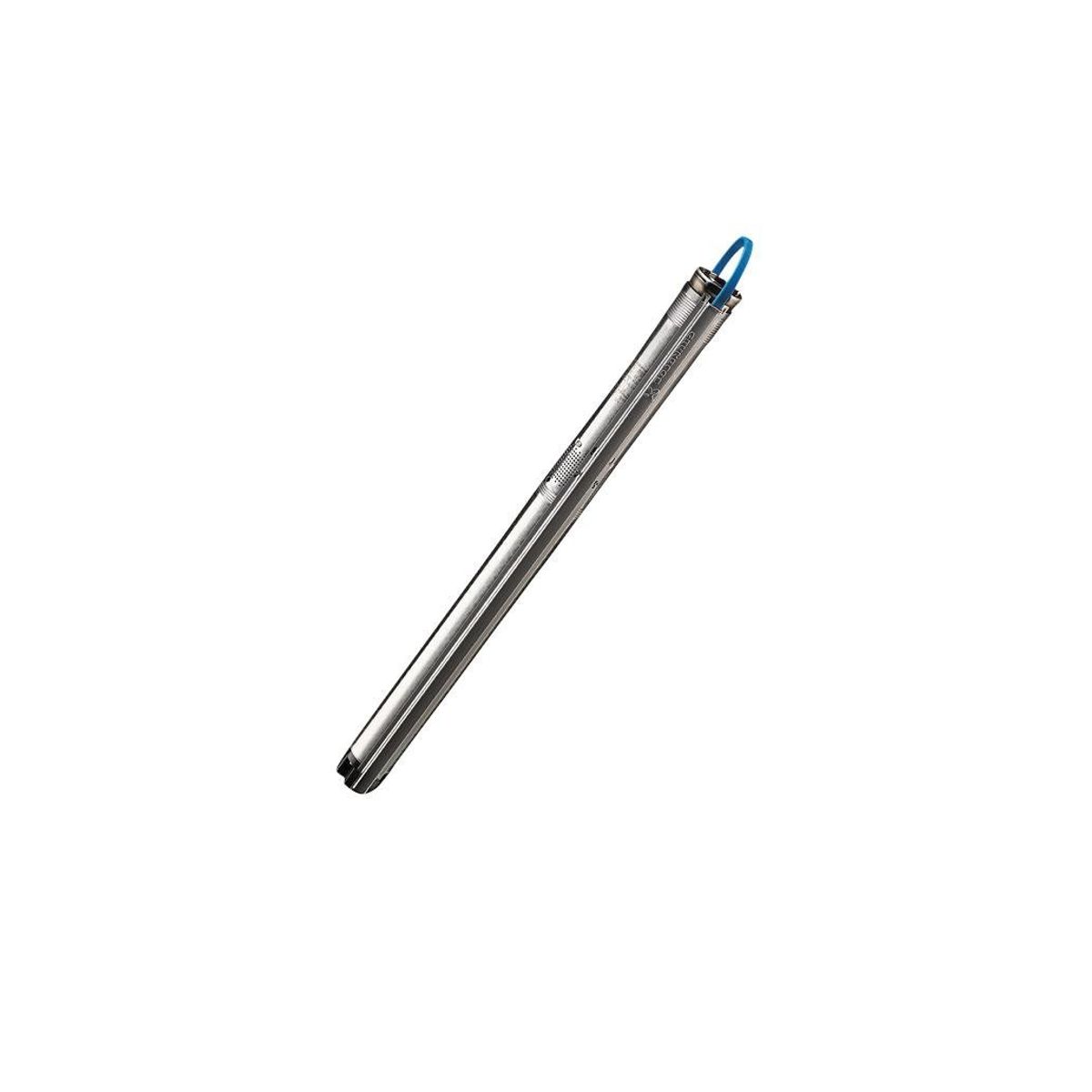

La Grundfos SQE2-115 est une pompe submersible moderne et intelligente pour l'approvisionnement fiable des ménages en eau souterraine propre. Grâce à des éléments de protection intégrés et à une régulation de fréquence, elle assure une pression d'eau constante sans fluctuations, ce qui améliore considérablement le confort d'utilisation de l'eau dans la maison.

Cette station d'eau domestique est une solution complète avec tous les composants nécessaires, y compris la commande électronique, le réservoir sous pression, l'unité de contrôle et un long câble électrique de 80 mètres pour une installation flexible.

Fonctions et caractéristiques

• Protection intégrée : protection contre les surtensions et les sous-tensions (150 V-280 V), la marche à sec, la surchauffe du moteur et les surcharges.
• Démarrage en douceur et couple de démarrage élevé : minimisation des courants de choc et prolongation de la durée de vie de la pompe.
• Vitesse variable : un convertisseur de fréquence adapte la puissance aux besoins réels et garantit une pression d'eau constante.

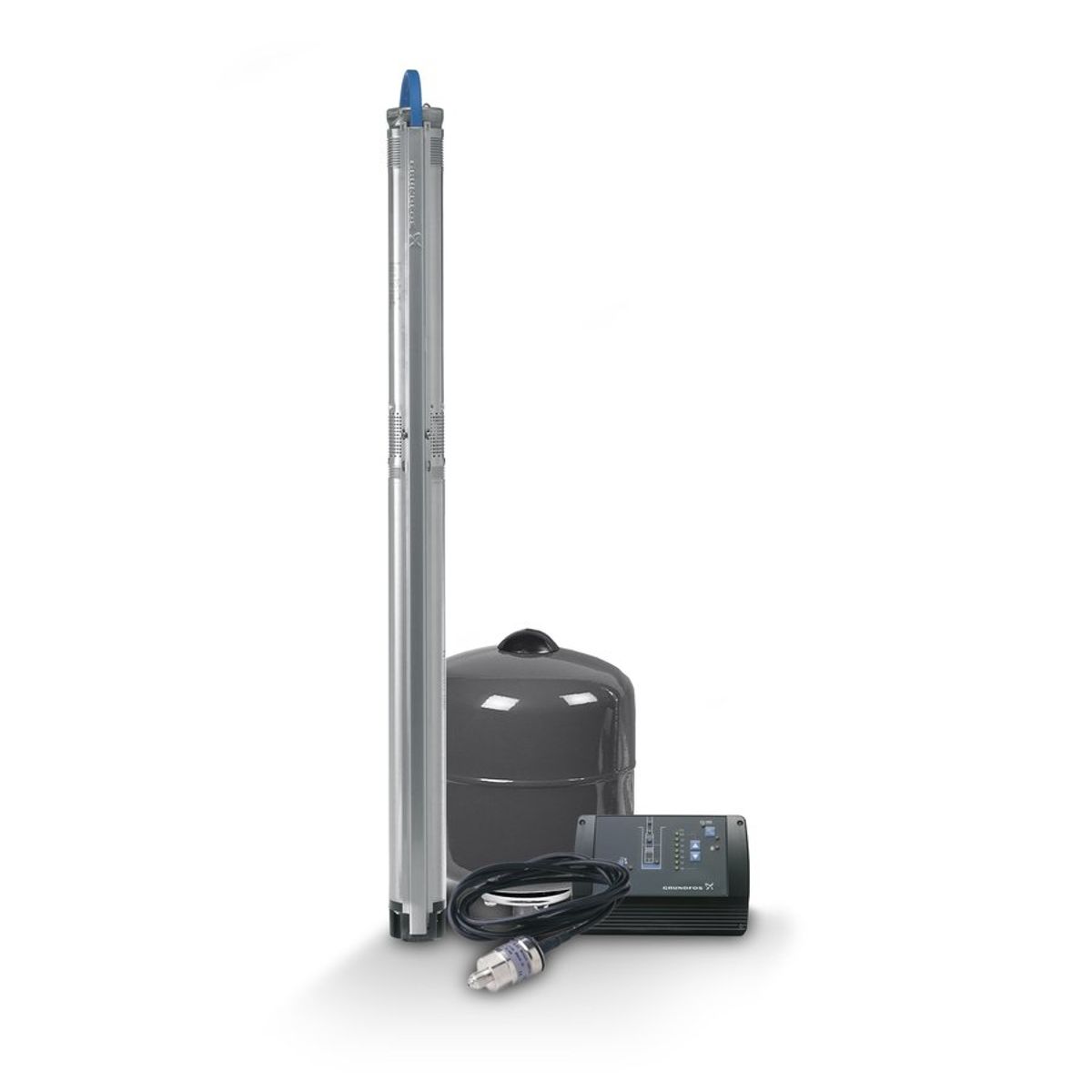

• Solution complète : comprend une pompe SQE 3", une commande électronique, un câble électrique de 80 m, un réservoir de pression à membrane de 8 litres, un capteur de pression, une unité de commande CU301 et une vanne d'arrêt.
• Convient pour le pompage de : liquides propres, fluides et non agressifs avec une teneur en sable allant jusqu'à 50 g/m.
• Installation : aussi bien verticale qu'horizontale avec une installation rapide possible.

Commande CU 302

Le CU 302 est conçu pour surveiller et contrôler les pompes immergées SQE dans les applications d'approvisionnement en eau dans le secteur résidentiel. L'interface utilisateur simple et le module Bluetooth intégré facilitent l'installation et la configuration. La connexion Bluetooth à l'application Grundfos GO offre de nombreuses possibilités de réglage et de surveillance.

Le CU 302 est préconfiguré pour une pression constante, l'application la plus courante. Elle offre une solution plug-and-pump prête à l'emploi qui permet de gagner du temps lors de la mise en service. Pour les autres applications, le contrôleur offre plusieurs modes de régulation qui peuvent être sélectionnés et réglés via l'application Grundfos GO. Grundfos GO facilite la configuration et permet aux installateurs de mettre en place des systèmes performants.

Le CU 302 communique avec la pompe via le câble d'alimentation (communication par courant porteur). Aucun câble supplémentaire n'est nécessaire pour la pompe. Grundfos GO fournit des informations détaillées et des protocoles permettant d'identifier les causes de la panne. Le contrôleur peut également être utilisé via WLAN, GENIbus ou Modbus pour la surveillance à distance via Grundfos Connect ou d'autres systèmes SCADA, ce qui permet de gagner du temps lors des inspections.

Le contrôleur dispose de prises d'alimentation et de pompe et de deux entrées/sorties configurables. L'écran affiche les informations :

• Affichage de l'état du système
• Indicateur d'alarme et d'avertissement

La pompe peut être mise en marche et arrêtée via l'écran. La commande affiche les données relatives à l'application et permet d'adapter la valeur de consigne.

Les protocoles disponibles via Grundfos GO ou la surveillance à distance comprennent :

• Alarmes et avertissements (50 entrées)
• Journal d'installation (par l'installateur)
• Données historiques pour différents intervalles (total, aujourd'hui, hier)
  • Temps de fonctionnement
  • Nombre de mises en marche
  • Consommation d'énergie
  • Débit d'eau (avec débitmètre)

Les avertissements et les alarmes sont affichés sur l'écran, l'application Grundfos GO fournit des informations supplémentaires et des solutions aux problèmes.

Paramètres techniques

Installation et utilisation

La pompe est conçue pour une installation simple et rapide et peut être installée verticalement ou horizontalement. Elle convient pour un fonctionnement continu et intermittent et est utilisée pour l'approvisionnement des ménages en eau potable à partir de sources souterraines.

Matériaux utilisés

La roue de la pompe est fabriquŽe en matŽriau Noryl durable, qui garantit une longue durŽe de vie et une fiabilitŽ dans diffŽrentes conditions de fonctionnement.
